Czym jest zawór trójdrożny i jak działa w instalacji grzewczej

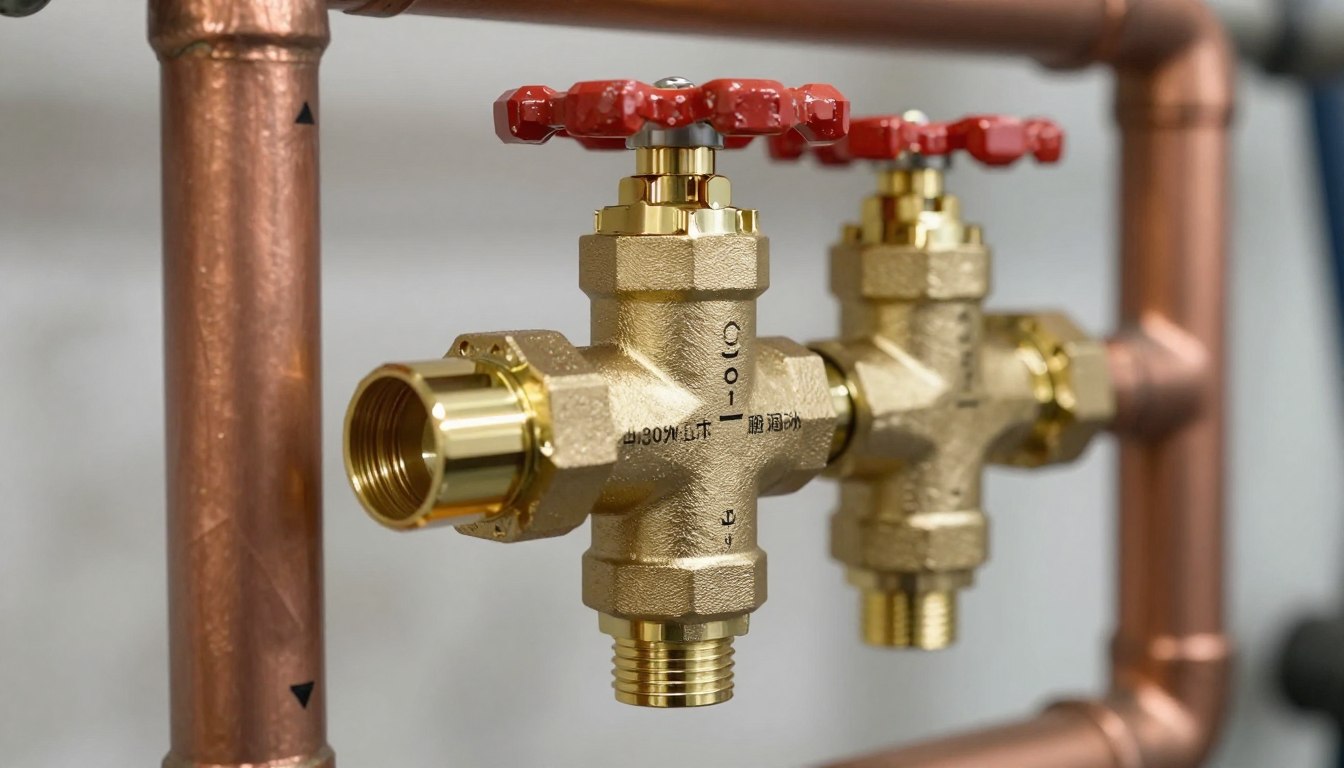

Zawór trójdrożny to armatura przemysłowa stosowana w instalacjach centralnego ogrzewania. Jego konstrukcja przypomina literę T.
Element ten posiada trzy porty połączeniowe. Każdy port pełni funkcję wlotu lub wylotu medium roboczego.
Korpus zaworu wykonuje się z mosiądzu, stali nierdzewnej lub staliwa. Wewnątrz znajduje się zawieradło i trzpień.
Zawór kontroluje przepływ ogrzanej wody między kotłem a instalacją peryferyjną. Chroni urządzenie grzewcze przed korozją i przegrzaniem.
Zasada działania zaworu trójdrożnego opiera się na regulacji kierunku przepływu czynnika. System ten umożliwia jednoczesne zasilanie instalacji centralnego ogrzewania i podgrzewanie ciepłej wody użytkowej.
Zastosowanie zaworu jest szczególnie istotne w domach z kilkoma źródłami ciepła. Pozwala to wykorzystywać różne urządzenia grzewcze zgodnie z bieżącym zapotrzebowaniem.
Element ten znajduje się w budynkach jednorodzinnych, wielorodzinnych i obiektach użyteczności publicznej. Zapewnia prawidłowe funkcjonowanie systemów z kotłami gazowymi, na paliwo stałe czy pompami ciepła.
Termostatyczne zawory trójdrożne działają samoczynnie. Reagują na temperaturę wody i automatycznie regulują przepływ.
Zawory z siłownikiem umożliwiają precyzyjną kontrolę temperatury. Można je nadzorować przez sterownik uwzględniający warunki atmosferyczne.

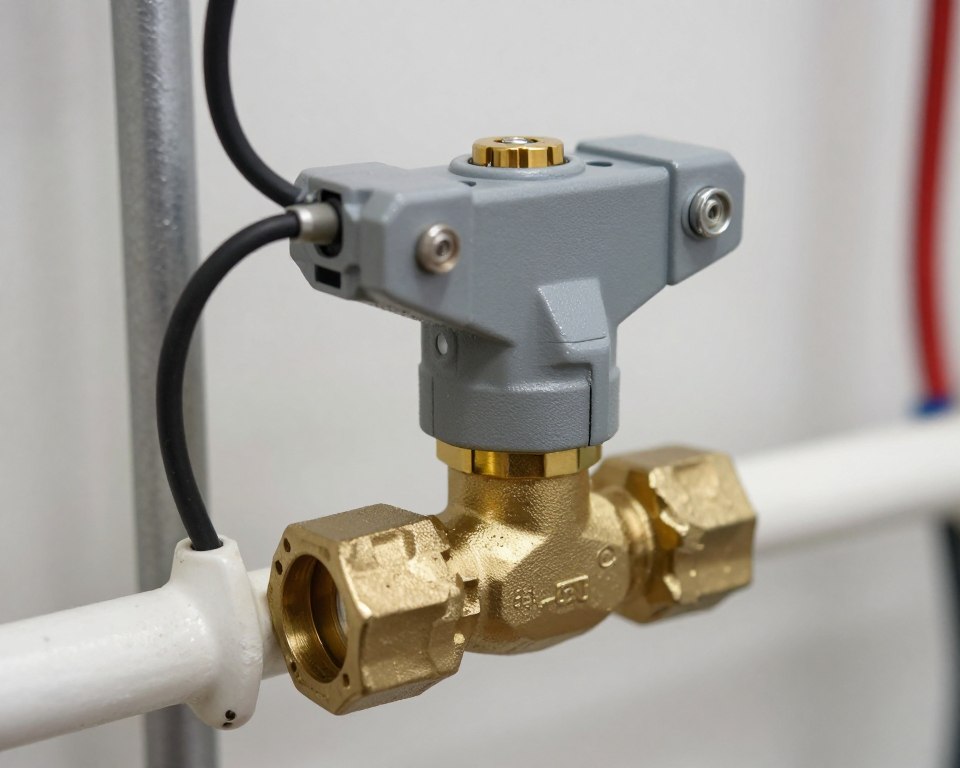

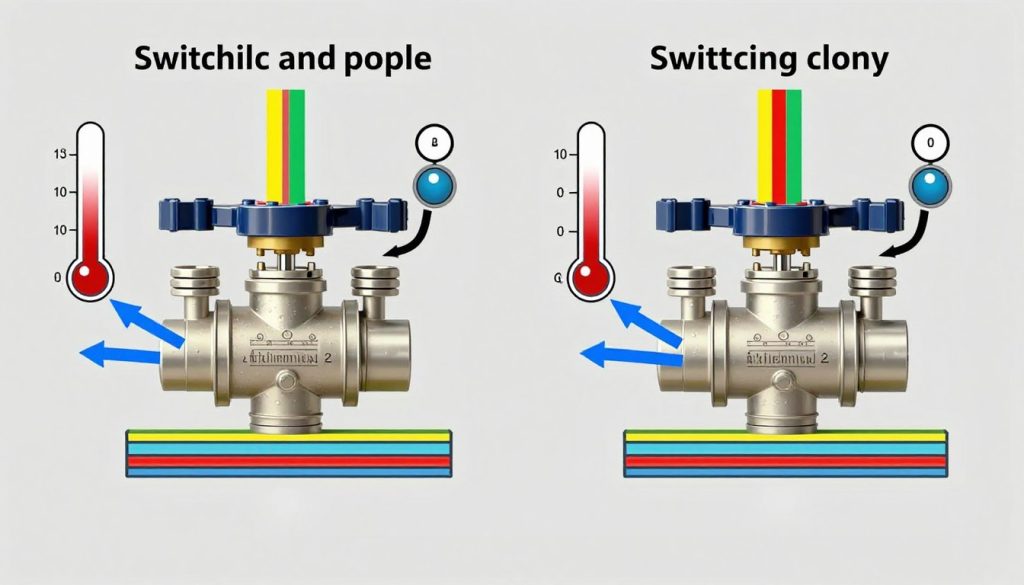

Zasada działania zaworu trójdrożnego w systemie ogrzewania
Zawór trójdrożny działa na dwóch podstawowych zasadach. Może przełączać kierunek przepływu lub mieszać strumienie medium roboczego.
Zawory przełączające zmieniają kierunek przepływu czynnika grzewczego. Wewnętrzny przełącznik kieruje wodę do odpowiedniego wlotu.
Ten typ zaworu umożliwia naprzemienne zasilanie dwóch odbiorników ciepła. Przykładowo może to być system grzejników i ciepła woda użytkowa.
Zawory mieszalnikowe łączą wodę zasilającą z wodą powracającą z instalacji. Stopień zmieszania można regulować ręcznie lub automatycznie.
Regulacja temperatury zaworu mieszającego zapobiega zbyt niskiej temperaturze powrotu do kotła. Optymalny zakres wynosi między 50 a 60 stopni Celsjusza.
Zawór przełączający
We wnętrzu znajduje się mechanizm przełączający. Kieruje on czynnik roboczy do jednego z dwóch odbiorników.
Zastosowanie tego typu zaworu występuje w kotłach dwufunkcyjnych. Naprzemiennie zasilają one ogrzewanie domu i podgrzewanie wody użytkowej.
Zawór mieszalnikowy
Miesza on wodę o różnych temperaturach. Chroni kocioł przed wychłodzoną wodą powracającą z instalacji.
Ten wariant spotyka się najczęściej w instalacjach z kotłem na paliwa stałe. Reguluje proporcje mieszania zgodnie z zapotrzebowaniem.
Zawór trójdrożny obrotowy umożliwia obrót zawieradła o 90 lub 180 stopni. To otwiera jeden lub więcej portów.
W zaworze grzybkowym zawieradło porusza się liniowo. Wymusza to mieszanie przepływającego czynnika lub przełączenie między czynnikami.
Automatyczne zawory z siłownikiem elektrycznym dostosowują przepływ bez interwencji użytkownika. Sterownik reguluje parametry na podstawie czujników temperatury.
Rodzaje zaworów trójdrożnych i ich zastosowanie w instalacjach

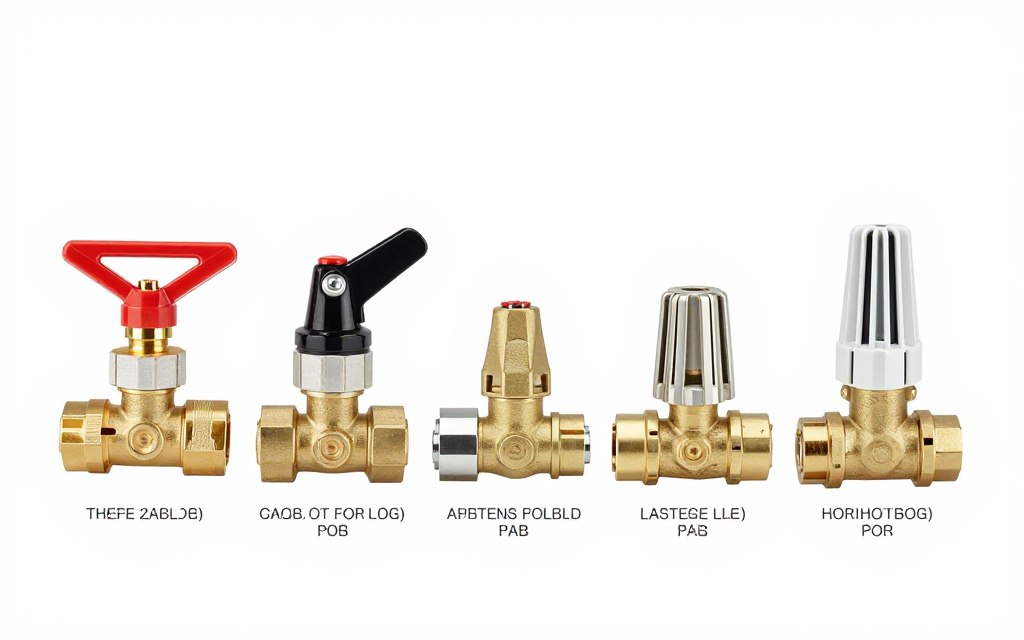

Zawory trójdrożne różnią się budową, sposobem sterowania i pełnioną funkcją. Wybór odpowiedniego typu zależy od charakterystyki instalacji.
Podział ze względu na sposób sterowania obejmuje zawory ręczne, elektryczne, hydrauliczne i pneumatyczne. Każdy wariant znajduje zastosowanie w innych systemach.
Zawory ręczne wymagają manualnej regulacji temperatury. Użytkownik samodzielnie ustawia proporcje mieszania wody.
Zawory z napędem elektrycznym automatycznie dostosowują przepływ. Siłownik reaguje na sygnały ze sterownika i czujników temperatury.
Zawory hydrauliczne wykorzystują ciśnienie medium do regulacji przepływu. Znajdują zastosowanie w większych instalacjach przemysłowych.
Zawory pneumatyczne sterowane są sprężonym powietrzem. Zapewniają szybką zmianę kierunku przepływu w systemach automatycznych.
Zawory według rodzaju zawieradła
Zawór obrotowy z kulą typu L umożliwia przepływ w prawo lub w lewo. Medium płynie z kierunku 1 do 2 oraz z 1 do 3.
Zawór z kulą typu T zapewnia przepływ ze wszystkich trzech stron jednocześnie. To rozwiązanie stosuje się do wody, pary wodnej i sprężonego powietrza.
- Przepływ w dwóch kierunkach
- Całkowite zamknięcie po przełączeniu
- Prosta konstrukcja
- Niższa cena
Kula typu L
- Przepływ z trzech stron
- Możliwość mieszania medium
- Większa uniwersalność
- Szersze zastosowanie
Kula typu T
Zawory wertykalne pod napęd zapobiegają mieszaniu się doprowadzonych mediów. Budowa nie pozwala na kontakt różnych czynników podczas przesterowania.
Zawory z napędem 3-pozycyjnym oferują położenia: 0 stopni, 90 stopni i 180 stopni. W pozycji środkowej wszystkie drogi są odcięte.
Termostatyczne zawory trójdrożne regulują temperaturę automatycznie. Reagują na zmiany temperatury medium bez potrzeby zewnętrznego sterowania.
Schemat montażu zaworu trójdrożnego w instalacji grzewczej
Prawidłowy montaż zaworu trójdrożnego wymaga znajomości schematu instalacji. Nieprawidłowe podłączenie prowadzi do niewłaściwego działania systemu.
Schemat zaworu trójdrożnego przedstawia trzy porty połączeniowe. Każdy port ma określone oznaczenie i funkcję w układzie.
Kierunek przepływu medium musi być zgodny ze wskaźnikami na korpusie zaworu. Producent zawsze umieszcza strzałki pokazujące prawidłowy kierunek wody.
Schemat montażu zaworu trójdrożnego różni się w zależności od typu układu. W obiegach grzewczych centralnego ogrzewania stosuje się inną konfigurację niż w obiegu ciepłej wody użytkowej.
W układach z kotłem na paliwo stałe zawór montuje się za pompą obiegową. To zapewnia odpowiednią temperaturę powrotu do kotła.
W systemach z ciepłą wodą użytkową zawór instaluje się przed pompą. Taka konfiguracja gwarantuje prawidłowe działanie całego obiegu.
Podstawowe zasady montażu zaworu
Zawór można montować pionowo lub poziomo. Wybór zależy od miejsca instalacji i dostępnej przestrzeni.
Należy zapewnić łatwy dostęp do zaworu. To ułatwia późniejszą konserwację, serwis i ewentualną regulację.
Przed montażem należy sprawdzić stan gwintów i uszczelek. Uszkodzone elementy mogą powodować nieszczelności w instalacji.
Podczas przykręcania używa się dwóch kluczy. Jeden przytrzymuje korpus zaworu, drugi dokręca połączenie gwintowe.
Po zamontowaniu sprawdza się szczelność wszystkich połączeń. Test ciśnieniowy pozwala wykryć ewentualne nieszczelności przed uruchomieniem systemu.
Jak zamontować zawór trójdrożny: instrukcja krok po kroku

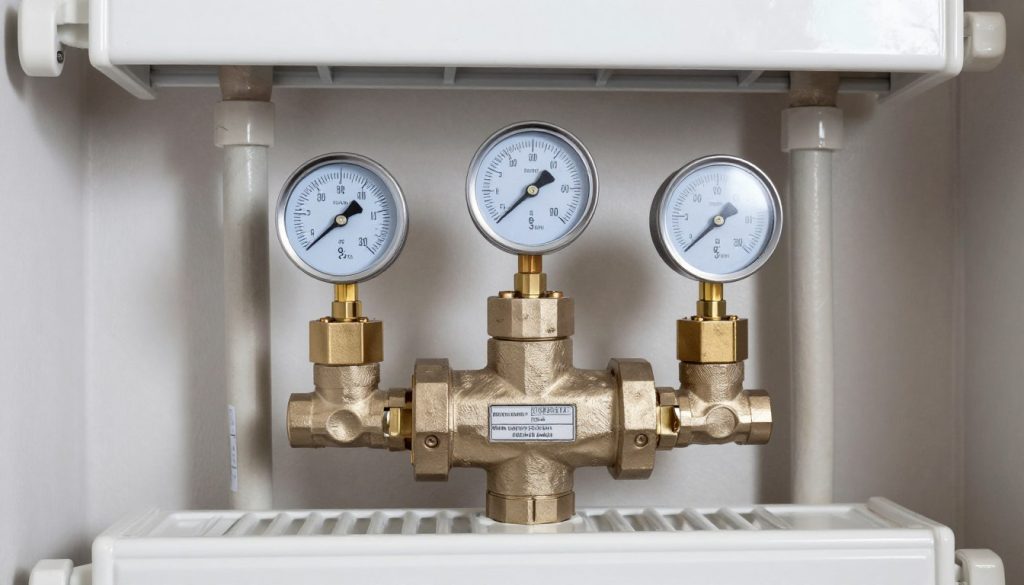

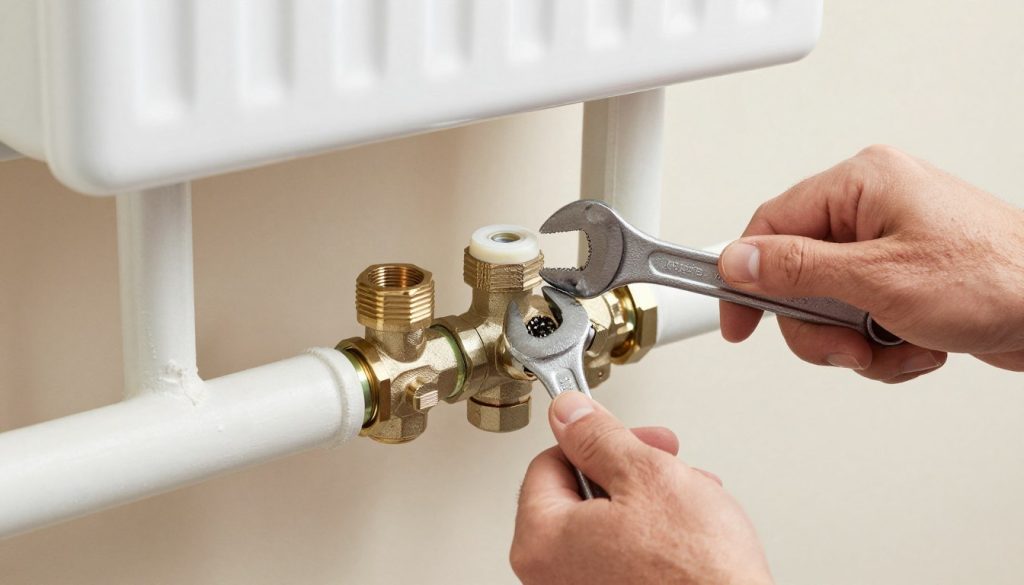

Montaż zaworu trójdrożnego można przeprowadzić samodzielnie. Wymaga to podstawowej wiedzy hydraulicznej i odpowiednich narzędzi.
Przed rozpoczęciem prac należy odciąć dopływ wody do instalacji. Należy również spuścić ciśnienie z systemu.
Prawidłowe podłączenie zaworu trójdrożnego wymaga uwzględnienia kierunku przepływu wody. Strzałki na korpusie wskazują właściwe kierunki.
W przypadku zaworu mieszającego port oznaczony jako A to wlot z kotła. Port B to wylot do instalacji. Port AB to powrót z instalacji.
Zawór przełączający ma porty oznaczone inaczej. Port 1 to wlot wspólny, porty 2 i 3 to wyjścia do różnych odbiorników.

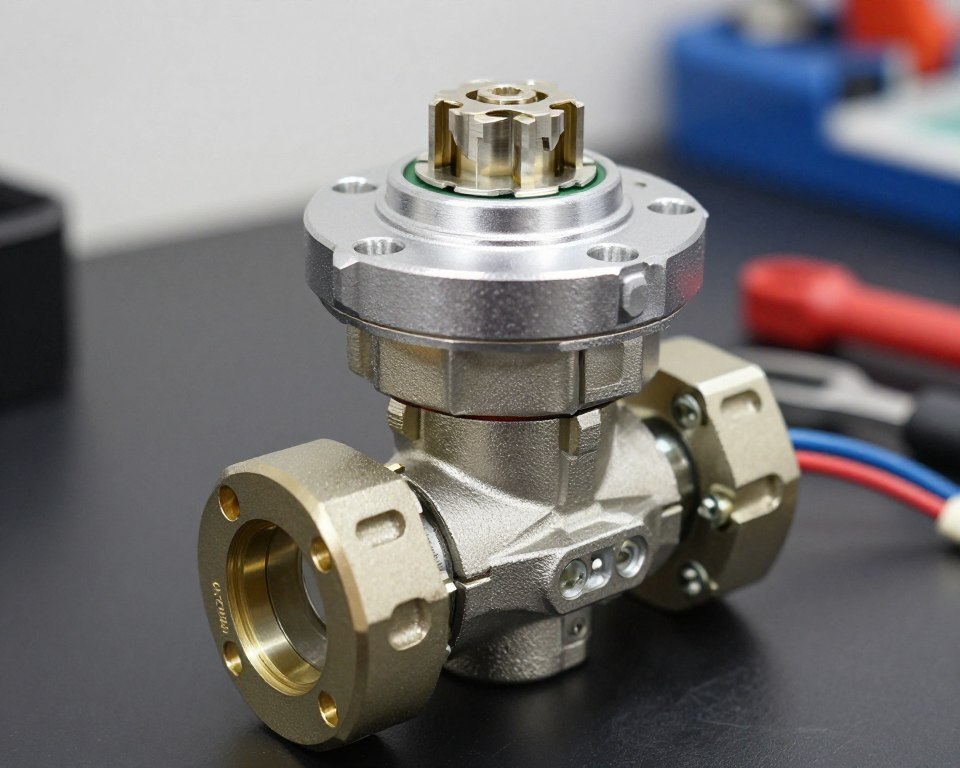

Montaż siłownika na zaworze
Zawór z siłownikiem wymaga podłączenia napędu elektrycznego. Siłownik montuje się na złączu ISO 5211.
Po zamocowaniu siłownika podłącza się przewody elektryczne. Należy przestrzegać schematu elektrycznego dostarczonego przez producenta.
Kalibracja siłownika następuje po pierwszym uruchomieniu. Automatyczny napęd uczy się położeń końcowych zaworu.
Sterownik temperatury łączy się z czujnikami i siłownikiem. To umożliwia automatyczną regulację temperatury w instalacji.
Jak ustawić zawór trójdrożny dla optymalnej pracy systemu
Prawidłowe ustawienie zaworu trójdrożnego ma kluczowe znaczenie dla sprawności instalacji. Błędna regulacja prowadzi do korozji kotła lub przegrzewania systemu.
Optymalna temperatura powrotu wody do kotła grzewczego na paliwo stałe wynosi między 50 a 60 stopni Celsjusza. To zapobiega kondensacji pary wodnej i korozji.
Zawory ręczne wymaga ustawienia metodą prób i błędów. Należy monitorować temperaturę powrotu i regulować zawór aż do osiągnięcia właściwych parametrów.
Zawory z termostatem regulują temperaturę automatycznie. Wystarczy ustawić żądaną wartość na pokrętle termostatu.
W systemach z siłownikiem elektrycznym ustawienie następuje przez sterownik. Programuje się w nim docelową temperaturę oraz parametry krzywej grzewczej.

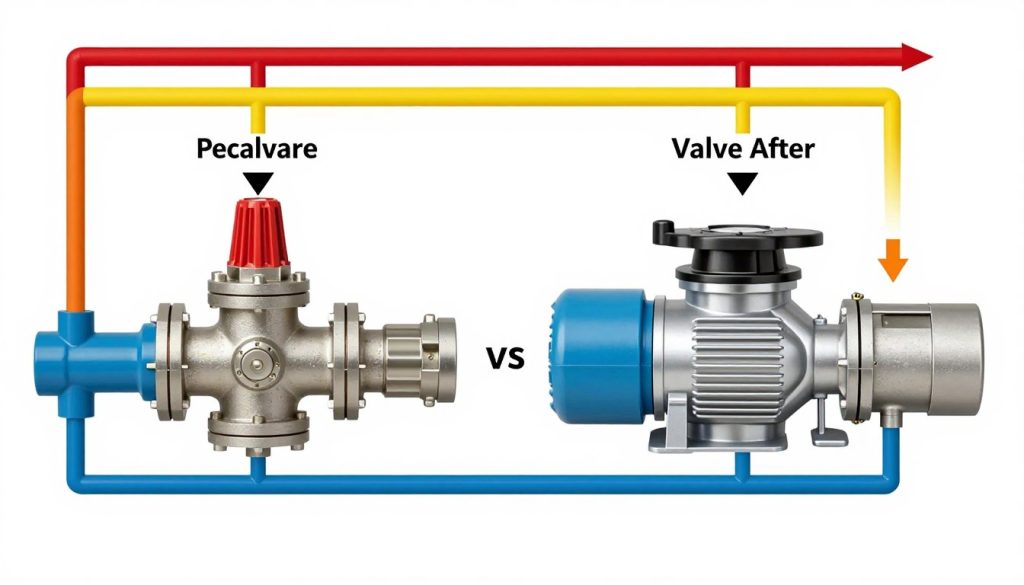

Regulacja zaworu przed czy za pompą
Umiejscowienie zaworu względem pompy obiegowej wpływa na jego pracę. W obiegach grzewczych zawór montuje się za pompą.
Taka konfiguracja zapewnia prawidłowe ciśnienie w instalacji. Pompa wtłacza wodę do zaworu, który następnie reguluje jej przepływ.
Zawór za pompą
Stosuje się w obiegach grzejnikowych. Pompa najpierw podnosi ciśnienie, następnie zawór rozdziela strumienie.
To rozwiązanie zapewnia stabilną pracę grzejników. Eliminuje problemy z cyrkulacją w instalacji.
Zawór przed pompą
Montuje się w obiegach ciepłej wody użytkowej. Zawór najpierw miesza wodę, potem pompa wtłacza ją do instalacji.
Taka kolejność gwarantuje stałą temperaturę wody w kranach. Zapobiega skokom temperatury podczas poboru.
W przypadku ogrzewania podłogowego zawór montuje się zazwyczaj przed pompą mieszającą. To pozwala obniżyć temperaturę wody do poziomu wymaganego przez podłogówkę.
Temperatura zasilania ogrzewania podłogowego nie powinna przekraczać 45 stopni. Zawór mieszający obniża temperaturę wody z kotła do odpowiedniego poziomu.
Zastosowanie zaworu trójdrożnego w różnych typach kotłów
Zawór trójdrożny znajduje zastosowanie w instalacjach z różnymi źródłami ciepła. Każdy typ kotła wymaga odpowiedniej konfiguracji zaworu.

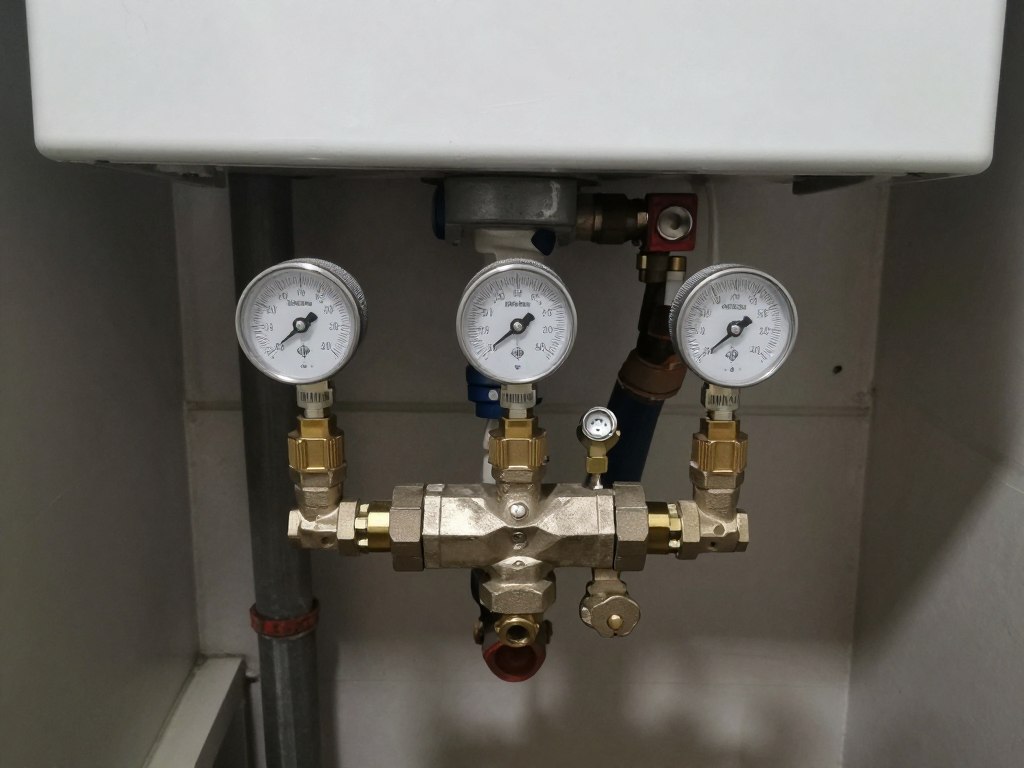

W kotłach na paliwo stałe zawór chroni wymiennik przed niską temperaturą powrotu. Temperatura poniżej 55 stopni powoduje kondensację i korozję.
Zawór mieszający podnosi temperaturę powracającej wody. Miesza zimną wodę z instalacji z ciepłą wodą z kotła.
Kotły gazowe często wyposażone są w wbudowane zawory trójdrożne. W kotłach dwufunkcyjnych zawór przełącza między ogrzewaniem a ciepłą wodą użytkową.
Pompy ciepła również wykorzystują zawory trójdrożne. Zawór rozdziela strumienie między ogrzewaniem podłogowym a grzejnikami.

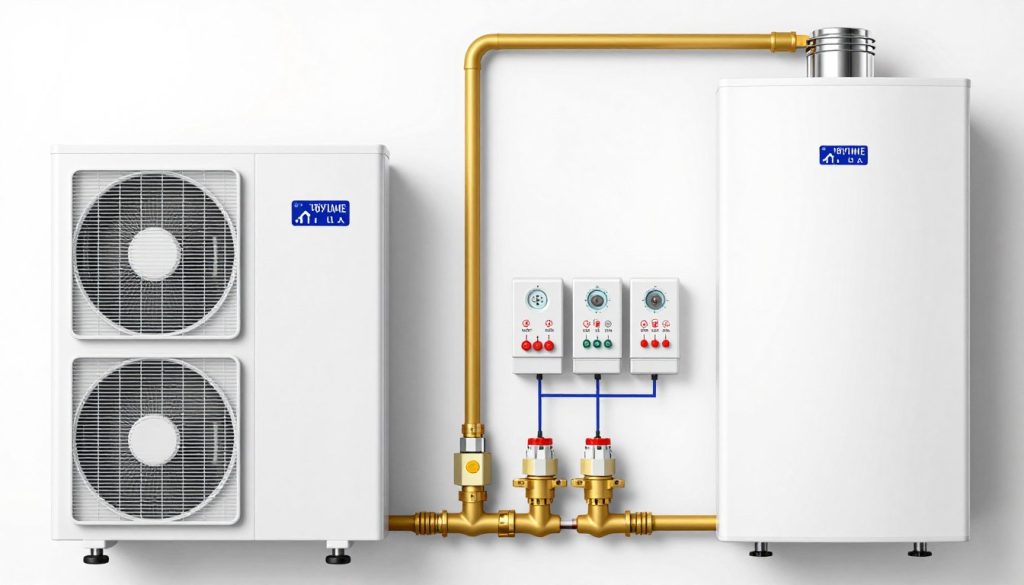

Systemy z dwoma źródłami ciepła
W instalacjach hybrydowych zawór decyduje, które źródło ciepła pracuje. Może to być kombinacja pompy ciepła i kotła gazowego.
Sterownik na podstawie temperatury zewnętrznej wybiera najbardziej ekonomiczne źródło. Zawór kieruje przepływ do odpowiedniego urządzenia.
W systemach z kolektorem słonecznym zawór przełącza między energią słoneczną a kotłem. Priorytet ma zawsze odnawialne źródło energii.
Instalacje z kominkiem z płaszczem wodnym również wymagają zaworu trójdrożnego. Zawór rozdziela ciepło między bufor ciepła a instalację grzewczą.

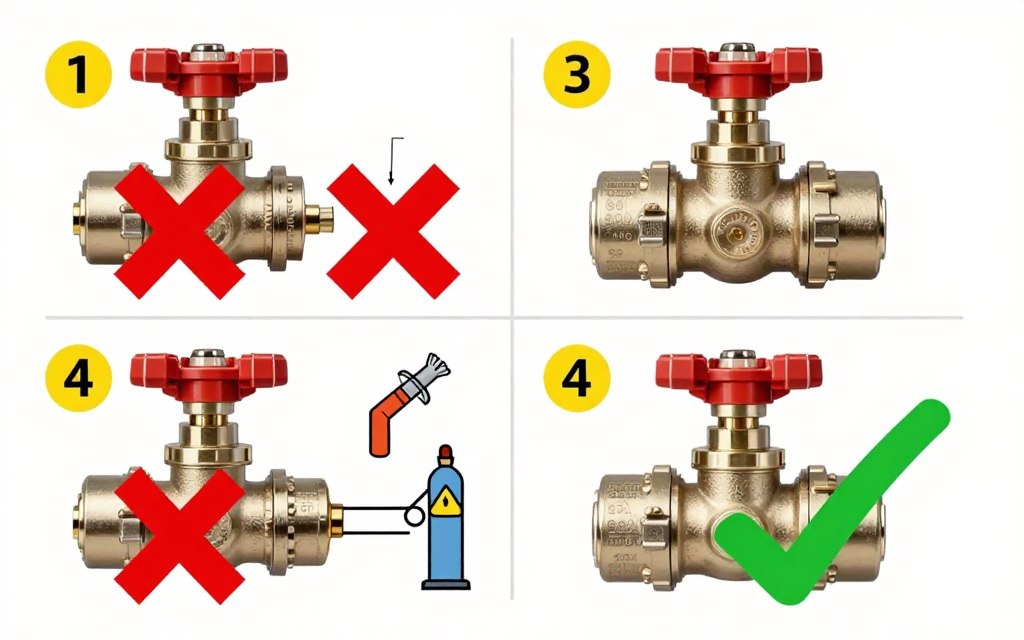

Najczęstsze błędy przy montażu zaworu trójdrożnego
Nieprawidłowy montaż zaworu prowadzi do awarii instalacji. Najczęstsze błędy dotyczą kierunku przepływu i miejsca instalacji.
Odwrócony kierunek przepływu to podstawowy błąd montażowy. Zawór nie będzie prawidłowo regulował temperatury.
Montaż zaworu na rurze do naczynia przelewowego stanowi poważne zagrożenie. W układach otwartych może to prowadzić do rozerwania instalacji.
Uwaga: Nigdy nie montuj zaworu trójdrożnego na rurze prowadzącej do naczynia przepełnienia w układach otwartych. Może to spowodować uszkodzenie instalacji pod wpływem nadmiernego ciśnienia.
Brak przestrzeni na konserwację utrudnia późniejsze naprawy. Zawór powinien być łatwo dostępny dla serwisu.
Nieprawidłowe dokręcenie połączeń powoduje wycieki. Należy stosować odpowiednią siłę i uszczelki.
Problemy z działaniem zaworu
Niska temperatura wody w instalacji może wskazywać na nieprawidłowe ustawienie zaworu. Należy sprawdzić pozycję zawieradła.
Zawieszenie się zaworu to częsta usterka. Zanieczyszczenia w wodzie blokują mechanizm przełączający.
Częściowo ciepła rura do grzejnika sygnalizuje problem z zawiasem. Zawór nie otwiera się w pełni lub zawieradło jest zablokowane.
Regularne czyszczenie zaworu zapobiega awariom. Co kilka lat należy wymienić uszczelki i nasmarować mechanizm.
Konserwacja i obsługa zaworu trójdrożnego
Prawidłowa konserwacja zaworu wydłuża jego żywotność. Zawór wymaga okresowych przeglądów i czyszczenia.
Raz w roku należy sprawdzić szczelność połączeń. Drobne wycieki mogą prowadzić do większych awarii.
Zawory automatyczne wymagają sprawdzenia działania siłownika. Test powinien obejmować pełny zakres ruchu zawieradła.
Woda w instalacji powinna być odpowiednio uzdatniona. Twarda woda powoduje osadzanie się kamienia w zaworze.
Filtr mechaniczny przed zaworem chroni go przed zanieczyszczeniami. Należy regularnie czyścić wkład filtracyjny.
W przypadku długiego postoju instalacji zawór należy kilkakrotnie przełączyć. To zapobiega zaklejeniu się mechanizmu.
Wymiana zaworu trójdrożnego

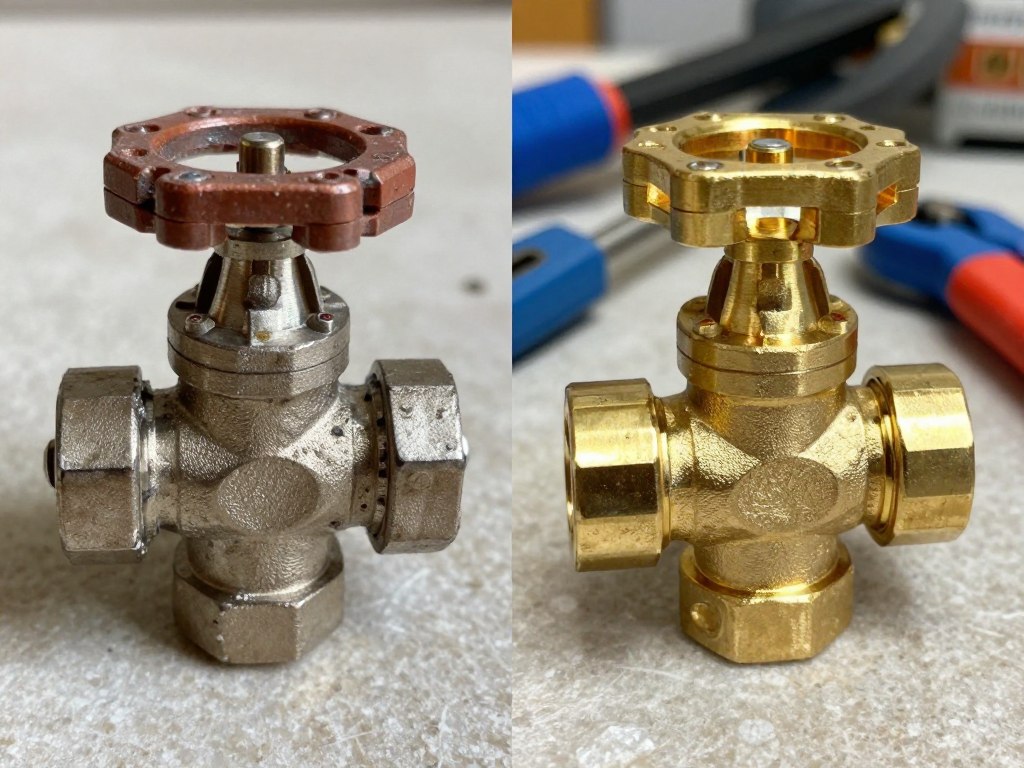

Zawór wymaga wymiany po kilkunastu latach eksploatacji. Zużyte uszczelki i mechanizm powodują nieszczelności.
Przy wyborze nowego zaworu należy zwrócić uwagę na średnicę przyłączy. Musi ona odpowiadać średnicy rur w instalacji.
Ciśnienie robocze zaworu powinno być wyższe niż maksymalne ciśnienie w systemie. Standardowo stosuje się zawory do 40 bar.
Podsumowanie: kluczowe aspekty montażu zaworu trójdrożnego
Zawór trójdrożny stanowi niezbędny element nowoczesnych instalacji grzewczych. Prawidłowy montaż i regulacja zapewniają efektywność systemu.
Schemat zaworu trójdrożnego wskazuje kierunki przepływu medium. Należy bezwzględnie przestrzegać oznaczeń na korpusie.
Montaż zaworu trójdrogowego wymaga podstawowej wiedzy hydraulicznej. Z odpowiednimi narzędziami można go przeprowadzić samodzielnie.
Zasada działania zaworu opiera się na przełączaniu lub mieszaniu strumieni wody. Wybór typu zależy od charakterystyki instalacji.
Regularne przeglądy i konserwacja wydłużają żywotność zaworu. Zaleca się coroczne sprawdzenie szczelności i działania mechanizmu.
Właściwe podłączenie zaworu trójdrożnego chroni kocioł przed korozją. Temperatura powrotu wody nie powinna być niższa niż 50 stopni Celsjusza.
Inwestycja w zawór z siłownikiem zwiększa komfort użytkowania. Automatyczna regulacja dostosowuje temperaturę do warunków pogodowych.
