Naczynie Przeponowe i Bufor Ciepła: Montaż i Obliczenia

Prawidłowy montaż naczynia przeponowego i bufora ciepła stanowi fundament niezawodnej instalacji grzewczej. Te kluczowe elementy układu zapewniają stabilność ciśnienia, chroniąc całą instalację przed uszkodzeniami.

Naczynie przeponowe kompensuje rozszerzalność objętościową wody podczas nagrzewania. Bufor ciepła magazynuje energię termiczną, umożliwiając efektywną pracę źródła ciepła niezależnie od chwilowego zapotrzebowania.

Błędy w doborze pojemności lub montażu tych urządzeń prowadzą do poważnych problemów eksploatacyjnych. Zbyt małe naczynie wzbiorcze powoduje częste odpowietrzanie instalacji. Nieprawidłowo obliczony bufor ciepła nie spełni swojej funkcji akumulacyjnej.

Niniejszy poradnik przedstawia profesjonalne metody montażu i obliczeń. Omówiono procedury dla różnych typów instalacji, uwzględniając specyfikę ogrzewania podłogowego i grzejnikowego.

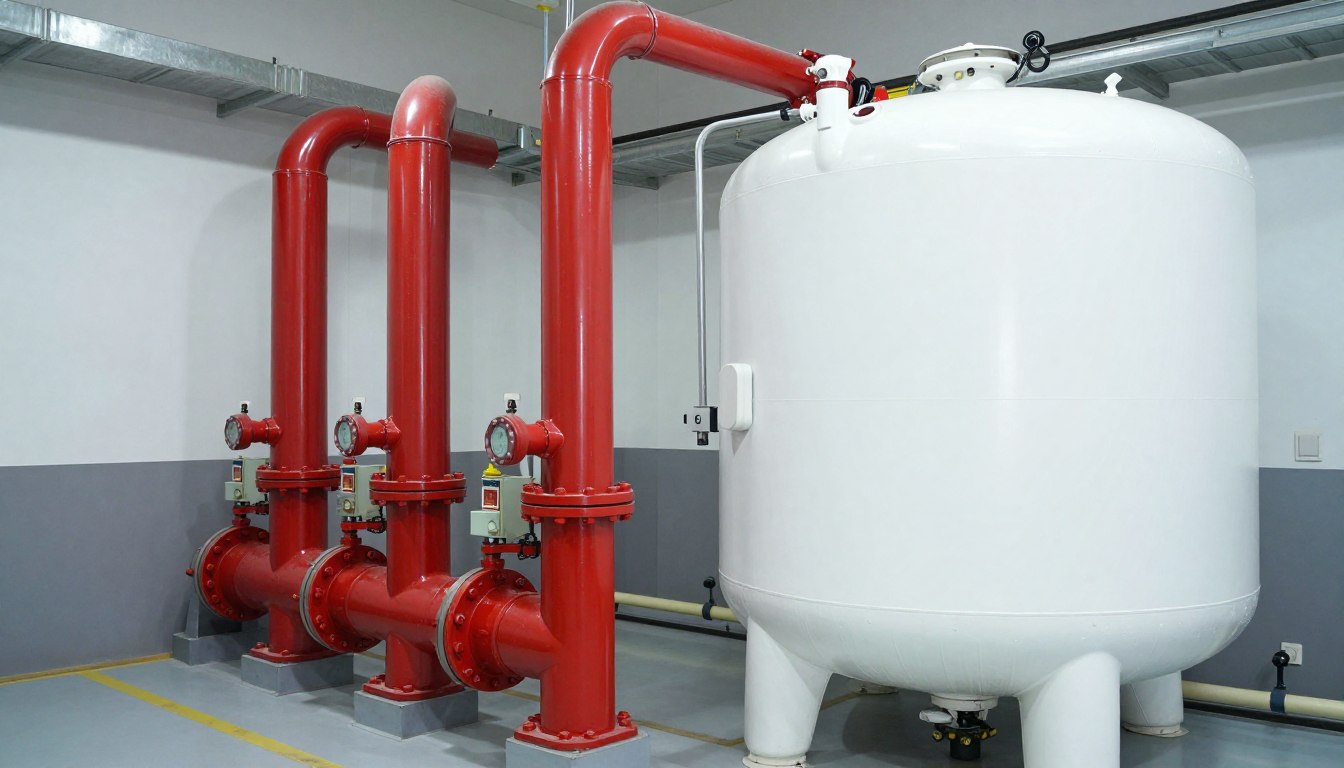

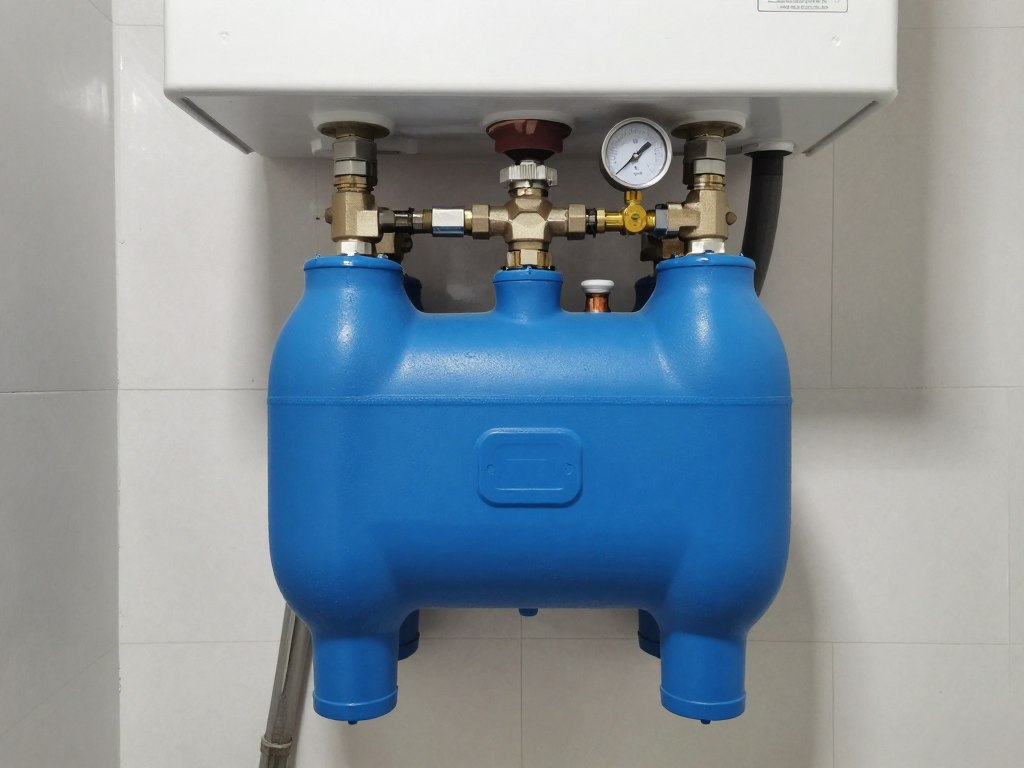

Montaż Naczynia Przeponowego do Bojlera – Krok po Kroku

Montaż naczynia przeponowego do bojlera wymaga precyzji i znajomości przepisów hydraulicznych. Urządzenie to zabezpiecza instalację ciepłej wody użytkowej przed nadmiernym wzrostem ciśnienia powstającym podczas podgrzewania wody.

Naczynie przeponowe instaluje się na przewodzie zimnej wody, bezpośrednio przed zasobnikiem ciepłej wody użytkowej. Lokalizacja ta jest kluczowa – montaż na przewodzie ciepłej wody byłby błędem projektowym zmniejszającym skuteczność zabezpieczenia.

Wymagane Komponenty i Przygotowanie

Przed rozpoczęciem montażu należy przygotować kompletny zestaw elementów. Oprócz samego naczynia przeponowego potrzebne są: zawór odcinający, zawór zwrotny, manometr oraz złączki odpowiednie do średnicy rur w instalacji.

Sprawdzenie ciśnienia wstępnego naczynia jest absolutnie konieczne przed montażem. Wartość ta powinna odpowiadać ciśnieniu statycznemu instalacji powiększonemu o 0,2-0,3 bara. Ciśnienie mierzy się zaworem znajdującym się po stronie powietrznej naczynia, gdy zbiornik jest pusty.

Zawór zwrotny zamontowany przed naczyniem ma kluczowe znaczenie. Zapobiega cofaniu się wody z bojlera do instalacji zimnej wody przy spadku ciśnienia w sieci. Bez tego elementu naczynie nie może poprawnie funkcjonować.

Podczas wypełniania instalacji należy odpowietrzyć naczynie poprzez lekkie uchylenie zaworu odpowietrzającego. Prawidłowo zamontowane naczynie nie wydaje odgłosów bulgotania podczas pracy bojlera. Pojawienie się takich dźwięków świadczy o nieprawidłowym ciśnieniu wstępnym.

Typowe Błędy Montażowe

Najczęstszym błędem jest montaż naczynia za blisko bojlera lub bezpośrednio na jego króćcu. Powoduje to nadmierne obciążenie termiczne membrany, skracając jej żywotność. Odległość minimum 50 cm chroni naczynie przed destrukcyjnym działaniem wysokiej temperatury.

Kolejny problem to zaniedbanie kontroli ciśnienia wstępnego. Naczynia fabryczne często mają ciśnienie 1,5 bara, co może nie odpowiadać specyfice instalacji. W budynkach wielokondygnacyjnych wymagane ciśnienie wstępne jest znacznie wyższe ze względu na wysokość słupa wody.

Nieprawidłowa orientacja naczynia również generuje problemy. Większość modeli należy montować zaworem powietrznym do góry, chyba że producent wyraźnie dopuszcza inną konfigurację. Montaż „do góry nogami” uniemożliwia odpowietrzenie i skraca żywotność membrany.

Jak Podłączyć Naczynie Przeponowe w Różnych Konfiguracjach

Sposób podłączenia naczynia przeponowego różni się w zależności od typu instalacji. W układach grzewczych stosuje się inne rozwiązania niż w instalacjach ciepłej wody użytkowej. Kluczowe znaczenie ma również to, czy instalacja pracuje w układzie otwartym czy zamkniętym.

Podłączenie w Instalacji Grzewczej

W instalacji centralnego ogrzewania naczynie przeponowe montuje się na powrocie, przed kotłem. Lokalizacja ta zapewnia najdłuższą żywotność membrany, ponieważ temperatura cieczy na powrocie jest niższa niż na zasilaniu. Wyjątek stanowią kotły kondensacyjne, gdzie producent może wskazać inne miejsce montażu.

Przyłącze do instalacji musi być wykonane rurą o średnicy minimum 3/4 cala dla małych naczyń do 25 litrów. Większe naczynia wymagają przyłączy 1 cal lub większych. Zbyt wąska rura uniemożliwia swobodny przepływ czynnika grzewczego, co prowadzi do nieprawidłowej pracy naczynia.

Między kotłem a naczyniem wzbiorczym nie może znajdować się żaden zawór odcinający ani zawór zwrotny. Takie rozwiązanie jest zabronione przepisami i tworzy zagrożenie bezpieczeństwa. Naczynie musi być stale połączone z instalacją bez możliwości odcięcia.

Podłączenie Grupy Bezpieczeństwa

W nowoczesnych instalacjach stosuje się gotowe grupy bezpieczeństwa łączące naczynie przeponowe z zaworem bezpieczeństwa, odpowietrznikiem i manometrem. Urządzenie to montuje się na zasilaniu kotła, zapewniając kompleksowe zabezpieczenie instalacji grzewczej.

Grupa bezpieczeństwa do instalacji centralnego ogrzewania ma zazwyczaj czerwony kolor obudowy i zawór bezpieczeństwa nastawiony na 2,5-3 bary. Dla instalacji ciepłej wody użytkowej stosuje się grupy oznaczone kolorem niebieskim z zaworem bezpieczeństwa 6-9 bar.

• Grupa montowana jest na sztywno do króćca kotła lub rury zasilającej
• Orientacja pionowa – manometr i odpowietrznik do góry
• Rura przelewowa z zaworu bezpieczeństwa odprowadzona do kanalizacji
• Naczynie podłączone dolnym przyłączem grupy
• Brak zaworów odcinających między grupą a kotłem
• Minimalna wysokość montażu: 50 cm nad kotłem

Podłączenie w Układzie z Buforem Ciepła

Gdy instalacja zawiera bufor ciepła, naczynie przeponowe podłącza się do bufora, nie bezpośrednio do kotła. Pojemność naczynia musi uwzględniać całkowitą objętość wody w systemie, włącznie z pojemnością bufora.

W przypadku dużych buforów ciepła o pojemności 500-1000 litrów wymagane są naczynia wzbiorcze o znacznej pojemności, często 80-150 litrów. Ze względu na gabaryty takie naczynia montuje się jako zbiorniki stojące, nie wiszące.

Przyłącze naczynia do bufora ciepła wykonuje się w dolnej jego części, na powrocie instalacji. Pozwala to na kontakt naczynia z chłodniejszym czynnikiem, co wydłuża żywotność membrany. Niektóre bufory mają fabrycznie przygotowane przyłącze dla naczynia wzbiorczego.

Podłączenie do Pompy Ciepła

Instalacje z pompą ciepła wymagają szczególnej staranności w podłączeniu naczynia przeponowego. Pompa ciepła potrzebuje określonego minimalnego zładu wody w instalacji do prawidłowego funkcjonowania, szczególnie podczas cyklu odszraniania.

Ciśnienie wstępne naczynia w instalacji z pompą ciepła ustala się na podstawie wytycznych producenta urządzenia. Typowe wartości wynoszą 0,8-1,2 bara, ale mogą być wyższe w zależności od wysokości budynku i specyfiki pompy ciepła.

W układzie pompa ciepła – bufor ciepła naczynie przeponowe często montuje się jako element sprzęgła hydraulicznego. Zapewnia to stabilizację ciśnienia zarówno w obiegu źródła ciepła, jak i w obiegu odbiorników. Rozwiązanie to jest szczególnie istotne przy instalacjach wielostrefowych.

Jak Obliczyć Pojemność Bufora Ciepła – Metody i Wzory

Obliczenie właściwej pojemności bufora ciepła decyduje o efektywności całego systemu grzewczego. Zbyt mały zbiornik nie zmagazynuje wystarczającej ilości energii. Nadmiernie duży generuje niepotrzebne koszty inwestycyjne i straty cieplne.

Podstawowa metoda doboru opiera się na mocy źródła ciepła i planowanym czasie akumulacji. Dla kotłów na paliwa stałe pojemność bufora powinna umożliwiać przechowanie energii z jednego pełnego wsadu paliwa. W przypadku pomp ciepła kluczowe jest zapewnienie minimalnego zładu wody wymaganego przez producent urządzenia.

Wzór Podstawowy dla Kotłów na Paliwa Stałe

Uniwersalny wzór obliczeniowy dla bufora współpracującego z kotłem zasypowym uwzględnia moc kotła, czas spalania wsadu oraz różnicę temperatur w buforze. Przyjmuje się, że 1 litr wody o pojemności cieplnej właściwej 4,19 kJ/(kg·K) nagrzany o 1 stopień Celsjusza magazynuje około 1,163 Wh energii.

Przykład Obliczeniowy dla Kotła 25 kW

Założenia: kocioł o mocy 25 kW, czas spalania pełnego wsadu 6 godzin, różnica temperatur w buforze 60°C (od 30°C do 90°C).

Vb = (25 × 6) / (60 × 1,163) = 150 / 69,78 ≈ 2150 litrów

Wynik wskazuje, że dla tego kotła optymalny bufor powinien mieć pojemność około 2000-2200 litrów. W praktyce można zastosować dwa zbiorniki po 1000 litrów połączone szeregowo lub równolegle, co ułatwia transport i montaż.

Metoda Uproszczona – Przelicznik na Moc Kotła

W praktyce instalatorskiej często stosuje się uproszczone przeliczniki pojemności bufora w odniesieniu do mocy źródła ciepła. Dla kotłów zasypowych przyjmuje się zazwyczaj 50-80 litrów pojemności bufora na każdy 1 kW mocy kotła.

Obliczenia dla Pompy Ciepła

Pompa ciepła wymaga specyficznego podejścia do obliczeń pojemności bufora. Kluczowe jest zapewnienie wystarczającego zładu wody dla procesu odszraniania jednostki zewnętrznej oraz minimalizacja liczby cykli włączania sprężarki.

Minimalną pojemność bufora dla pompy ciepła oblicza się według wzoru producenta urządzenia. Standardowo przyjmuje się 15-20 litrów na 1 kW mocy grzewczej dla instalacji podłogowej i 10-15 litrów dla instalacji grzejnikowej.

Uwzględnienie Strat Cieplnych

Rzeczywista pojemność użytkowa bufora jest mniejsza od pojemności nominalnej ze względu na straty cieplne i temperaturę graniczną użytkowania. Dolna granica użytecznej temperatury wody w buforze zależy od typu odbiorników ciepła.

Dla ogrzewania podłogowego woda o temperaturze 30-35°C jest nadal użyteczna. W instalacji grzejnikowej wysokotemperaturowej minimalna użyteczna temperatura może wynosić 45-50°C. Różnica ta wpływa na efektywną pojemność cieplną zbiornika.

Obliczona teoretycznie pojemność bufora powinna zostać skorygowana o współczynnik wykorzystania zależny od typu instalacji grzewczej. Dla instalacji podłogowej korekta jest minimalna, dla grzejników wysokotemperaturowych konieczne jest zwiększenie pojemności o 20-30%.

Podłączenie Grzałki do Bojlera – Instrukcja Elektryczna i Mechaniczna

Grzałka elektryczna stanowi podstawowy lub rezerwowy sposób podgrzewania wody w bojlerze. Jej montaż wymaga przestrzegania rygorystycznych przepisów elektrycznych oraz zasad hydrauliki. Nieprawidłowe podłączenie grozi porażeniem prądem lub uszkodzeniem bojlera.

Wymagania Elektryczne i Zabezpieczenia

Grzałki do bojlerów CWU mają zazwyczaj moc od 2 kW do 6 kW dla zastosowań domowych. Grzałki o mocy powyżej 3,5 kW wymagają dedykowanego obwodu zasilającego z wyłącznikiem różnicowo-prądowym o prądzie znamionowym minimum 30 mA.

Obwód zasilający grzałkę musi być zabezpieczony wyłącznikiem nadprądowym dobranym do mocy urządzenia. Dla grzałki 3 kW (13A przy 230V) wystarczy bezpiecznik 16A. Grzałki trójfazowe o mocy 6-9 kW wymagają zabezpieczenia 16A-25A w układzie trójfazowym.

Procedura Montażu Mechanicznego

Przed przystąpieniem do montażu grzałki należy całkowicie opróżnić bojler z wody. Zamknięcie zaworów i otwarcie kranu ciepłej wody nie wystarcza – konieczne jest spuszczenie wody zaworem spustowym znajdującym się w dolnej części zasobnika.

• Odcięcie zasilania elektrycznego bojlera w tablicy rozdzielczej
• Zamknięcie dopływu zimnej wody do bojlera
• Spuszczenie wody z bojlera zaworem spustowym
• Demontaż osłony bojlera i sprawdzenie braku napięcia
• Odkręcenie kołnierza mocującego starą grzałkę (jeśli wymiana)
• Wyjęcie grzałki wraz z termostatem
• Oczyszczenie powierzchni uszczelniającej kołnierza
• Wymiana uszczelki na nową (obowiązkowo)
• Montaż nowej grzałki z termostatem
• Dokręcenie śrub kołnierza równomiernie na krzyż
• Podłączenie przewodów elektrycznych zgodnie ze schematem
• Wypełnienie bojlera wodą i kontrola szczelności
• Odpowietrzenie instalacji
• Włączenie zasilania i test działania

Schemat Podłączenia Elektrycznego

Standardowa grzałka jednofazowa posiada trzy zaciski: fazę (L), zero (N) oraz ochronny przewód PE (ziemia). Podłączenie odbywa się według schematu dostarczonego przez producenta bojlera. Kolejność podłączenia ma kluczowe znaczenie dla bezpieczeństwa.

Ustawienie Termostatu

Termostat grzałki powinien być ustawiony na temperaturę 55-60°C dla instalacji ciepłej wody użytkowej. Temperatura ta zapewnia komfort użytkowania przy jednoczesnej minimalizacji ryzyka rozwoju bakterii Legionella.

Zbyt niska temperatura (poniżej 50°C) stwarza zagrożenie biologiczne. Temperatura powyżej 65°C powoduje intensywne osadzanie się kamienia kotłowego na grzałce, drastycznie skracając jej żywotność. Kompromisowe 55-60°C to optymalne ustawienie dla większości gospodarstw domowych.

Niektóre bojlery wyposażone są w funkcję termicznej dezynfekcji – okresowego nagrzewania wody do 70°C w celu eliminacji bakterii. Funkcja ta powinna być aktywowana raz w tygodniu, co wymaga termostatu z programatorem czasowym.

Podłączenie Grzałki w Układzie z Buforem Ciepła

W buforze ciepła grzałka elektryczna pełni funkcję dodatkowego źródła energii. Montuje się ją zazwyczaj w dolnej części zbiornika, poniżej wężownicy solarnej (jeśli występuje). Pozwala to na efektywne wykorzystanie grzałki przy minimalnym zużyciu energii elektrycznej.

Grzałki do buforów mają zazwyczaj większą moc – od 6 kW do 12 kW w układach trójfazowych. Sterowanie odbywa się przez termostat różnicowy współpracujący z czujnikami temperatury rozmieszczonymi na różnych wysokościach bufora.

Optymalne rozwiązanie to programator czasowy włączający grzałkę w taryfie nocnej. Pozwala to na ekonomiczne podgrzewanie bufora energią elektryczną w godzinach niskiego zapotrzebowania na prąd. Bufor o pojemności 500-1000 litrów nagrzany nocą dostarcza energii na cały dzień.

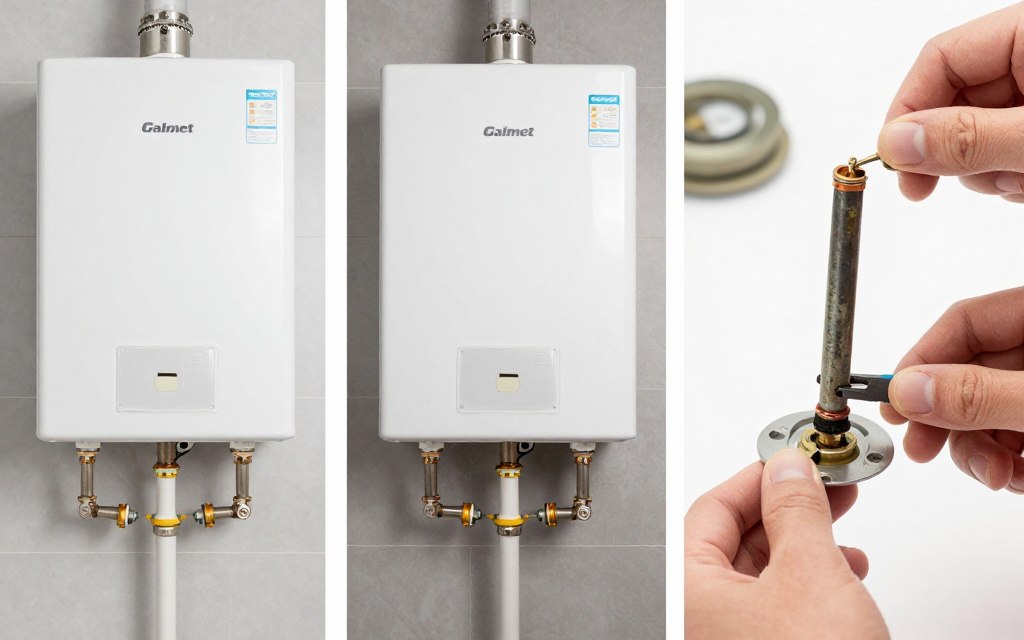

Wymiana Grzałki w Bojlerze Galmet – Procedura Krok po Kroku

Bojlery Galmet należą do najpopularniejszych zasobników ciepłej wody użytkowej na polskim rynku. Wymiana grzałki w tych urządzeniach ma swoją specyfikę związaną z konstrukcją kołnierza montażowego i dostępem do komory bojlera.

Identyfikacja Typu Grzałki Galmet

Producent Galmet stosuje różne typy grzałek w zależności od modelu bojlera. Najczęściej spotykane to grzałki kołnierzowe z 6 śrubami montażowymi (średnica kołnierza 82 mm) oraz grzałki gwintowane 1,5 cala stosowane w starszych modelach.

Przed zakupem nowej grzałki należy sprawdzić: moc znamionową (2 kW, 3 kW lub 6 kW), długość grzałki, typ kołnierza montażowego oraz napięcie zasilania (230V lub 400V). Dane te znajdują się na tabliczce znamionowej bojlera oraz na korpusie starej grzałki.

Przygotowanie do Wymiany

Wymiana grzałki w bojlerze Galmet wymaga przygotowania odpowiednich narzędzi i materiałów eksploatacyjnych. Potrzebne będą: klucz nasadowy lub oczkowy odpowiedniej wielkości (zazwyczaj 10 mm lub 13 mm), śrubokręt, multimetr do sprawdzenia braku napięcia, nowa uszczelka kołnierza oraz silikonu wysokotemperaturowy.

Bezwzględnie konieczne jest całkowite odcięcie zasilania elektrycznego bojlera. Samo wyłączenie włącznika przy bojlerze nie wystarcza – należy wyłączyć odpowiedni bezpiecznik w tablicy rozdzielczej i zabezpieczyć go przed przypadkowym włączeniem. Przed demontażem sprawdzić multimetrem rzeczywisty brak napięcia na zaciskach grzałki.

Szczegółowa Procedura Wymiany

• Wyłączenie bezpiecznika zasilania bojlera w rozdzielni
• Zamknięcie zaworu dopływu zimnej wody
• Otwarcie kranu ciepłej wody dla odpowietrzenia
• Podłączenie węża do zaworu spustowego bojlera
• Spuszczenie całej wody z zasobnika (15-30 minut dla 100 l)
• Zdjęcie pokrywy lub osłony bojlera (zależnie od modelu)
• Sprawdzenie multimetrem braku napięcia na zaciskach
• Odłączenie przewodów elektrycznych (zrobić zdjęcie układu)
• Poluzowanie śrub kołnierza równomiernie, przemiennie
• Ostrożne wyjęcie grzałki z komorą termostatu
• Ocena stanu wnętrza bojlera, usunięcie osadu
• Oczyszczenie powierzchni przyłożenia kołnierza
• Założenie nowej uszczelki (sprawdzić orientację)
• Wprowadzenie nowej grzałki do komory bojlera
• Dokręcenie śrub kołnierza równomiernie metodą na krzyż
• Podłączenie przewodów elektrycznych według schematu
• Napełnienie bojlera wodą przy otwartym kranie
• Kontrola szczelności kołnierza grzałki
• Odpowietrzenie bojlera poprzez otwarty kran
• Zamontowanie osłony bojlera
• Włączenie zasilania i sprawdzenie nagrzewania

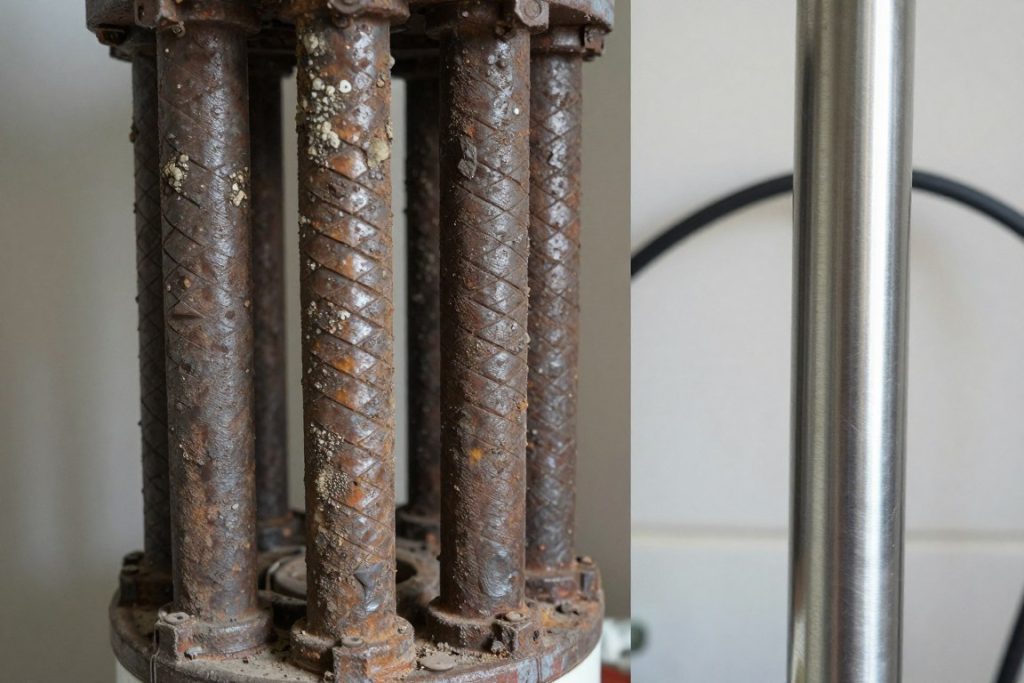

Typowe Problemy i ich Rozwiązania

Najbardziej typowym problemem podczas wymiany grzałki w bojlerach Galmet jest przyklejenie się starej uszczelki do kołnierza i korpusu bojlera. Uszczelka stwardniała w wyniku długotrwałego oddziaływania wysokiej temperatury i nie daje się łatwo usunąć.

Rozwiązaniem jest ostrożne mechaniczne skrobanie powierzchni plastikowym lub drewnianym narzędziem. Nie wolno używać ostrych metalowych przedmiotów, które mogłyby uszkodzić emaliowaną powierzchnię przyłożenia kołnierza. Rysy i uszkodzenia emalii prowadzą do korozji i przecieków.

Konserwacja po Wymianie

Po wymianie grzałki warto wykonać pełną kontrolę techniczną bojlera Galmet. Sprawdzić stan anody magnezowej (jeśli bojler nią dysponuje) i w razie potrzeby wymienić. Anoda chroni emaliowaną kamorę przed korozją i powinna być wymieniana co 1-2 lata.

Należy również sprawdzić działanie zaworu bezpieczeństwa. Jego sprawność weryfikuje się przez ręczne podniesienie dźwigienki – powinna swobodnie wytrysnąć woda. Zablokowany zawór bezpieczeństwa stwarza realne zagrożenie eksplozją bojlera przy awarii termostatu.

Temperatura na termostacie powinna zostać ustawiona na 55-60°C. Po uruchomieniu bojlera należy sprawdzić osiągnięcie zadanej temperatury wody oraz wyłączenie grzałki przez termostat. Całkowity czas nagrzania 100-litrowego bojlera grzałką 2 kW to około 2-3 godziny od temperatury pokojowej.

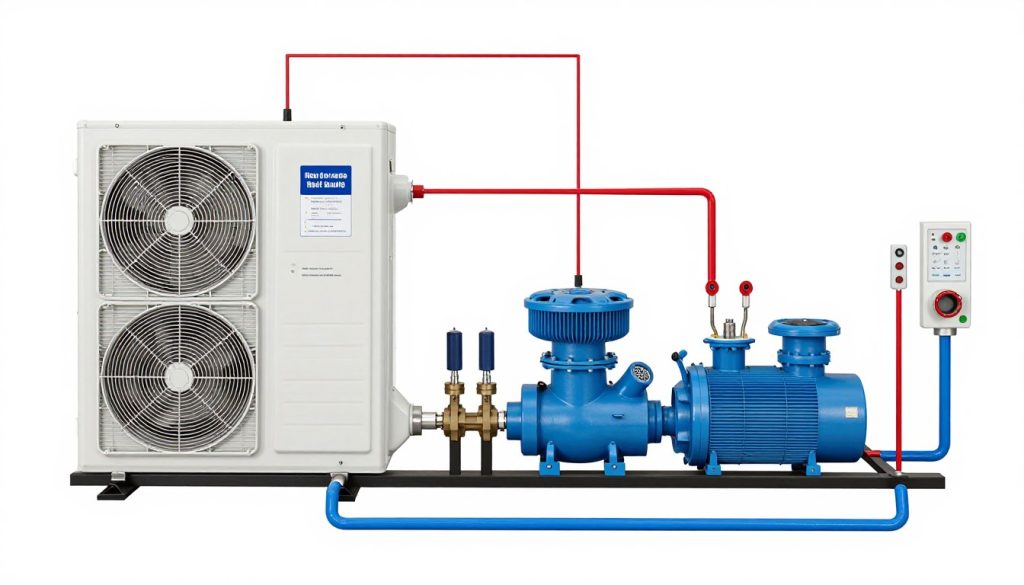

Schematy Montażu Bufora Ciepła z Pompą Ciepła

Współpraca pompy ciepła z buforem ciepła wymaga przemyślanego układu hydraulicznego. Istnieją trzy podstawowe schematy podłączenia: równoległy, szeregowy oraz bez bufora (z instalacją jako akumulatorem wirtualnym).

Schemat Równoległy – Sprzęgło Hydrauliczne

W układzie równoległym bufor pełni rolę sprzęgła hydraulicznego oddzielającego obieg źródła ciepła od obiegu odbiorników. Pompa ciepła ładuje bufor niezależnie od aktualnego poboru ciepła przez instalację grzewczą. Rozwiązanie zapewnia stabilne warunki pracy dla pompy ciepła.

Ten schemat stosuje się przede wszystkim w instalacjach wielostrefowych, gdzie różne obiegi (podłogówka, grzejniki, wentylacja) wymagają odmiennych temperatur zasilania. Sprzęgło hydrauliczne umożliwia niezależną regulację każdej strefy bez wpływu na pracę pompy ciepła.

• Pompa ciepła pracuje z własną pompą obiegową na stałych parametrach
• Każdy obieg odbiorników ma własną pompę i regulator temperatury
• Bufor zapewnia minimalny zład wody dla procesu odszraniania
• Możliwość łatwego rozszerzenia instalacji o kolejne strefy
• Wyższa inwestycja początkowa – więcej pomp i regulatorów
• Większe zapotrzebowanie na miejsce w kotłowni

Schemat Szeregowy – Bufor na Powrocie

Układ szeregowy charakteryzuje się prostszą hydrauliką. Bufor znajduje się na powrocie z instalacji do pompy ciepła. Woda z instalacji grzewczej najpierw przechodzi przez bufor, a następnie wraca do pompy ciepła. Schemat ten wymaga mniej pomp obiegowych i jest tańszy w realizacji.

Warunkiem poprawnej pracy jest zastosowanie zaworu nadmiarowego (by-pass) gdy instalacja wyposażona jest w siłowniki termostatyczne lub zawory strefowe. Przy zamknięciu znacznej części instalacji zawór nadmiarowy otwiera się, kierując przepływ przez by-pass i zapobiegając przegrzaniu pompy ciepła.

Instalacja bez Fizycznego Bufora

Nowoczesne pompy ciepła z zaawansowanym sterowaniem mogą pracować bez fizycznego bufora ciepła w instalacjach spełniających określone warunki. Rolę akumulatora cieplnego pełni wtedy sama instalacja grzewcza – szczególnie betonowa wylewka ogrzewania podłogowego o dużej pojemności cieplnej.

Wymagania dla pracy bez bufora: minimalna pojemność instalacji zgodna z wytycznymi producenta pompy (zazwyczaj 15-20 l/kW mocy), precyzyjny sterownik z regulacją pogodową, instalacja ogrzewania podłogowego w wylewce betonowej minimum 5 cm, brak lub minimalna liczba zaworów termostatycznych.

Układ Biwalentny z Kotłem Szczytowym

W układzie hybrydowym pompa ciepła współpracuje z kotłem gazowym lub elektrycznym jako źródłem szczytowym. Bufor ciepła rozdziela oba źródła i umożliwia inteligentne zarządzanie ich pracą według opłacalności ekonomicznej lub temperatury zewnętrznej.

Sterownik nadrzędny decyduje, które źródło ma pracować w danej chwili. W temperaturach powyżej punktu biwalentności (np. -5°C) pracuje sama pompa ciepła. Poniżej tego progu włącza się kocioł szczytowy wspierający lub przejmujący całkowicie ogrzewanie.

Bufor w układzie biwalentnym ma zazwyczaj pojemność 500-1000 litrów i wyposażony jest w wężownicę dla kotła oraz osobne przyłącza dla pompy ciepła. Każde źródło ładuje bufor na swoim poziomie temperaturowym, a inteligentny system pobiera ciepło według aktualnych potrzeb instalacji.

Izolacja Bufora i Naczynia – Minimalizacja Strat Cieplnych

Prawidłowa izolacja termiczna bufora ciepła i naczynia przeponowego ma kluczowe znaczenie dla efektywności energetycznej całego systemu. Straty cieplne z nieizolowanego lub źle izolowanego zbiornika mogą sięgać 5-10% dziennie, co przy buforze 1000 litrów oznacza marnowanie kilkunastu kWh energii każdego dnia.

Materiały Izolacyjne i ich Właściwości

Najskuteczniejszymi materiałami do izolacji zbiorników są: wełna mineralna, pianka poliuretanowa, styropian grafitowy oraz aerożel. Każdy z tych materiałów charakteryzuje się odmiennym współczynnikiem przewodzenia ciepła lambda (λ) wyrażonym w W/(m·K).

Technika Wielowarstwowa

Najbardziej efektywna izolacja bufora wykorzystuje technikę wielowarstwową z folią aluminiową odbijającą promieniowanie cieplne. Optymalny układ warstw od wewnątrz na zewnątrz: zbiornik stalowy, 5 cm wełny mineralnej, folia aluminiowa, 15-20 cm wełny mineralnej, szczelna osłona zewnętrzna.

Folia aluminiowa umieszczona między warstwami izolacji odbija promieniowanie cieplne z powrotem do zbiornika. Ten efekt może zmniejszyć straty cieplne o dodatkowe 15-20% w porównaniu do samej izolacji z wełny bez folii. Folię można zastąpić kocami ratunkowymi dostępnymi w sklepach turystycznych.

Izolacja Rur i Przyłączy

Rury doprowadzające czynnik do bufora i odprowadzające z niego wymagają równie starannej izolacji. Szczególnie krytyczne są pierwsze 2-3 metry rur bezpośrednio przy buforze, gdzie temperatura jest najwyższa. Izolacja tych odcinków powinna mieć grubość minimum 30-40 mm.

• Otuliny rurowe z elastycznej gumy EPDM dla temperatur do 150°C
• Skorupy PIR lub PUR dla najlepszej izolacyjności
• Wełna mineralna owinięta folią aluminiową dla instalacji nietypowych
• Wszystkie złącza szczelnie zaklejone taśmą aluminiową
• Izolacja ciągła bez przerw i mostków termicznych
• Szczególna uwaga na zawory – kształtki termoizolacyjne

Izolacja Naczynia Przeponowego

Naczynie przeponowe zazwyczaj nie wymaga izolacji termicznej, ponieważ zawiera stosunkowo niewielką ilość wody i jest montowane na rurach o temperaturze powrotu (niższej). Wyjątek stanowią naczynia w układach wysokotemperaturowych lub umieszczone w nieogrzewanych pomieszczeniach.

W kotłowniach nieogrzewanych, takich jak garaże czy piwnice, naczynie przeponowe powinno być zabezpieczone przed zamarznięciem. Wystarczająca jest izolacja 2-3 cm wełny mineralnej lub otuliną gumową. Chroni to również membranę przed nadmiernym obciążeniem termicznym, wydłużając jej żywotność.

Obliczenie Strat Cieplnych

Straty cieplne z bufora można oszacować znając współczynnik przenikania ciepła U izolacji oraz różnicę temperatur między wnętrzem bufora a otoczeniem. Uproszczony wzór: Q = U × A × ΔT, gdzie Q to straty w watach, U współczynnik przenikania, A powierzchnia bufora w m², ΔT różnica temperatur.

Dla bufora 1000 l o wysokości 2 m i średnicy 0,8 m powierzchnia wynosi około 6 m². Przy 20 cm izolacji z wełny mineralnej (λ=0,040 W/mK) współczynnik U ≈ 0,20 W/(m²K). Gdy bufor ma 80°C a kotłownia 15°C (ΔT = 65 K), straty wynoszą: Q = 0,20 × 6 × 65 ≈ 78 W czyli około 1,9 kWh dziennie.

Dla porównania, ten sam bufor z fabrycz ną izolacją 5 cm (U ≈ 0,70 W/m²K) traci 273 W czyli 6,5 kWh dziennie – ponad trzykrotnie więcej. Różnica w rocznym zużyciu energii to około 1600 kWh, co przy cenie 0,80 zł/kWh daje 1280 zł rocznie. Inwestycja w dobrą izolację zwraca się w ciągu jednego sezonu grzewczego.

Konserwacja i Diagnostyka Usterek Naczyń i Buforów

Regularna konserwacja naczyń przeponowych i buforów ciepła zapewnia długotrwałą i bezawaryjną pracę instalacji grzewczej. Zaniedbanie okresowych przeglądów prowadzi do poważnych awarii i kosztownych napraw.

Harmonogram Kontroli i Przeglądów

Naczynie przeponowe wymaga kontroli ciśnienia wstępnego co najmniej raz w roku, najlepiej przed sezonem grzewczym. W instalacjach ciepłej wody użytkowej kontrola powinna odbywać się co 6 miesięcy ze względu na bardziej agresywne warunki pracy.

Diagnostyka Typowych Usterek

Wzrost ciśnienia w instalacji podczas nagrzewania powyżej 3 barów wskazuje na nieprawidłowe działanie naczynia przeponowego. Przyczyna może być dwojaka: zbyt niskie ciśnienie wstępne lub uszkodzona membrana. Rozróżnienie wymaga kontroli ciśnienia po stronie powietrznej naczynia.

Tabela Diagnostyczna Usterek

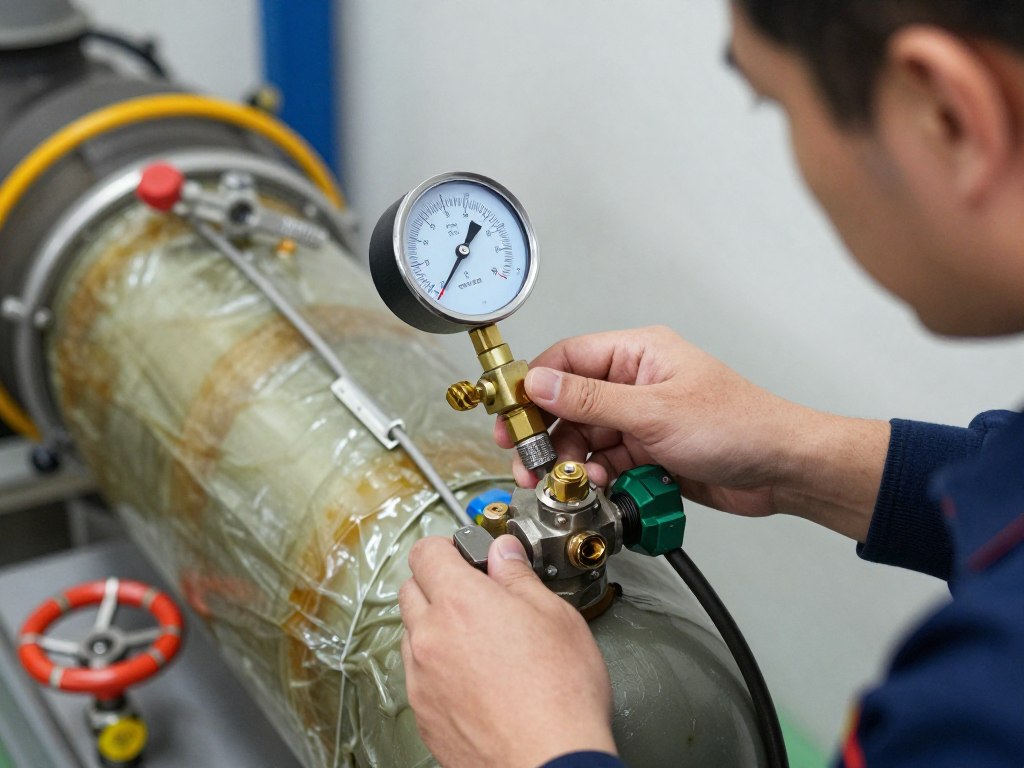

Procedura Dopompowania Naczynia

Dopompowanie naczynia przeponowego wymaga specjalistycznej pompy z manometrem lub kompresora z regulacją ciśnienia. Powietrze pompuje się zaworem znajdującym się po stronie powietrznej naczynia – identycznym jak w oponie samochodowej.

• Wyłączenie instalacji grzewczej i ochłodzenie układu
• Odcięcie naczynia zaworem (jeśli jest dostępny)
• Spuszczenie ciśnienia z części wodnej naczynia
• Podłączenie pompy lub kompresora do zaworu
• Powolne pompowanie do wymaganego ciśnienia wstępnego
• Kontrola ciśnienia manometrem (p0 = pstat + 0,3 bar)
• Odkręcenie zaworu odcinającego naczynie
• Napełnienie i odpowietrzenie instalacji
• Sprawdzenie poprawności ciśnienia roboczego

Ciśnienie wstępne p0 powinno być o 0,2-0,3 bara wyższe od ciśnienia statycznego instalacji. Ciśnienie statyczne oblicza się jako wysokość słupa wody w metrach × 0,1 bar. Dla budynku o wysokości 8 m ciśnienie statyczne wynosi 0,8 bar, więc p0 powinno wynosić 1,0-1,1 bar.

Czyszczenie i Konserwacja Bufora

Bufor ciepła w układzie zamkniętym wymaga konserwacji co 3-5 lat, w układzie otwartym co 2-3 lata. Polega ona na spuszczeniu wody, usunięciu osadów z dna zbiornika oraz kontroli stanu wewnętrznych wężownic i króćców.

Podczas konserwacji należy sprawdzić stan anody magnezowej (jeśli bufor jest wyposażony w ochronę katodową). Anoda chroniąca zbiornik przed korozją zużywa się i wymaga wymiany gdy jej średnica zmniejszyła się o ponad 50%. W buforach emaliowanych anoda jest kluczowa dla trwałości zbiornika.

Wężownice solarne i CWU powinny być przepłukane odwrotnie wodą pod ciśnieniem w celu usunięcia osadów kamienia i zanieczyszczeń. Zarastanie wężownic obniża ich efektywność wymiany ciepła nawet o 30-40%, co znacząco pogarsza parametry pracy całej instalacji.

Podsumowanie – Kluczowe Wskazówki

Prawidłowy montaż naczynia przeponowego i bufora ciepła wymaga przestrzegania zasad hydrauliki oraz wytycznych producentów. Naczynie montuje się zawsze z uwzględnieniem dostępu do zaworu powietrznego i możliwości kontroli ciśnienia. Bufor ciepła wymaga starannej izolacji termicznej minimum 20 cm dla osiągnięcia akceptowalnych strat postojowych.

Obliczenie pojemności bufora opiera się na mocy źródła ciepła i planowanym czasie akumulacji energii. Dla kotłów zasypowych stosuje się przelicznik 50-80 litrów na kilowat mocy, dla pomp ciepła 15-25 litrów na kilowat. Ostateczna pojemność wymaga korekty ze względu na typ odbiorników ciepła i sposób wykorzystania.

Podłączenie elektryczne grzałki do bojlera musi być wykonane przez uprawnionego elektryka zgodnie z obowiązującymi normami. Zabezpieczenie różnicowo-prądowe 30 mA oraz właściwy dobór przekroju przewodów są obowiązkowe. Temperatura na termostacie 55-60°C zapewnia komfort przy minimalnym ryzyku rozwoju bakterii.

Konserwacja naczyń i buforów powinna odbywać się regularnie według harmonogramu. Roczna kontrola ciśnienia wstępnego naczynia oraz sprawdzenie szczelności instalacji zapobiega poważnym awariom. Inwestycja w jakościową izolację i profesjonalny montaż zwraca się poprzez niskie koszty eksploatacji i długotrwałą bezawaryjną pracę instalacji grzewczej.

Źródła

[1] Hydrosolar.pl – Podłączenie zbiornika buforowego: poradnik krok po kroku – https://hydrosolar.pl/blog/podlaczenie-zbiornika-buforowego-poradnik-krok-po-kroku

[2] Domoweinstalacjehydrauliczne.pl – Jak dobrać naczynie przeponowe instalacji wodnej i grzewczej – https://domoweinstalacjehydrauliczne.pl/jak-dobrac-naczynie-przeponowe-instalacji-wodnej-i-grzewczej/

[3] Extradom.pl – Jak dobrać naczynie wzbiorcze do instalacji CWU i CO – https://www.extradom.pl/porady/artykul-jak-dobrac-naczynie-wzbiorcze-do-instalacji-cwu-i-co

[4] De Dietrich Polska – Jak prawidłowo podłączyć bufor do pompy ciepła – https://dedietrich.pl/blog/jak-prawidlowo-podlaczyc-bufor-do-pompy-ciepla-przeglad-rozwiazan-i-scenariuszy-montazowych/
