Podłączenie Rolety Zewnętrznej: Schemat 4 i 5 Przewodów (Aluprof)

Nowoczesne rolety zewnętrzne Aluprof oferują wygodę automatycznego sterowania, ale ich prawidłowe podłączenie wymaga podstawowej znajomości instalacji elektrycznej. Błędne połączenie przewodów może prowadzić do awarii silnika, a w najgorszym przypadku – do zagrożenia bezpieczeństwa użytkowników.

System elektryczny rolet Aluprof najczęściej wykorzystuje konfigurację czterech lub pięciu przewodów. Każdy z nich pełni określoną funkcję w sterowaniu mechanizmem podnoszenia i opuszczania pancerza.

W tym eksperckim przewodniku szczegółowo omówimy różnice między układami 4 i 5 przewodów, przedstawimy schematy podłączenia oraz zasady bezpieczeństwa. Dzięki temu zyskasz wiedzę potrzebną do samodzielnej instalacji lub świadomego nadzoru nad pracą elektryka.

Podłączenie rolety 5 przewodów Aluprof – podstawy systemu elektrycznego

System elektryczny rolet Aluprof opiera się na silniku rurowym zasilanym napięciem 230V. Podłączenie rolety 5 przewodów aluprof wymaga zrozumienia funkcji każdego przewodu w całym układzie sterowania. Producent stosuje standardową kolorystykę zgodną z normami elektrycznymi, co ułatwia identyfikację poszczególnych żył.

W konfiguracji pięcioprzewodowej znajdziemy przewód fazowy (najczęściej brązowy lub czarny), przewód neutralny (niebieski), przewód ochronny PE (żółto-zielony) oraz dwa przewody sterujące ruchem rolety. Te ostatnie kontrolują kierunek obrotu silnika – jeden odpowiada za podnoszenie, drugi za opuszczanie pancerza.

Kluczowym elementem układu jest przełącznik roletowy, który nigdy nie może równocześnie załączyć obu kierunków ruchu. Dzięki temu silnik jest chroniony przed uszkodzeniem wynikającym z jednoczesnego podawania sygnałów przeciwnych.

Bezpieczne działanie całego systemu zależy od prawidłowego połączenia wszystkich przewodów. Przed rozpoczęciem pracy należy bezwzględnie wyłączyć zasilanie na tablicy rozdzielczej i upewnić się przy pomocy testera napięcia, że przewody nie są pod napięciem.

Podłączenie rolety 4 a 5 przewodów – różnice i zastosowania

Główna różnica między układem czteroprzewodowym a pięcioprzewodowym polega na sposobie dostarczania zasilania do silnika. Rolety aluprof schemat podłączenia w wersji czteroprzewodowej wykorzystuje wspólny przewód zasilający dla obu kierunków ruchu, podczas gdy układ pięcioprzewodowy ma osobny przewód fazowy.

Układ czteroprzewodowy – charakterystyka

W systemie czteroprzewodowym znajdują się: przewód neutralny, przewód fazowy wspólny, przewód sterujący „góra” oraz przewód sterujący „dół”. Przełącznik roletowy kieruje napięcie z przewodu fazowego na odpowiedni przewód sterujący w zależności od wybranego kierunku ruchu.

Ten układ jest prostszy w instalacji i wymaga mniej przewodów w trasie kablowej. Stosuje się go najczęściej w standardowych instalacjach domowych, gdzie nie przewiduje się integracji z zaawansowanymi systemami automatyki budynkowej.

Układ pięcioprzewodowy – zalety

Konfiguracja z pięcioma przewodami zawiera dodatkowo osobny przewód ochronny PE. W tym układzie mamy: przewód neutralny (niebieski), przewód fazowy (brązowy), przewód ochronny (żółto-zielony), oraz dwa przewody sterujące (najczęściej czarny i szary).

Główną zaletą tej konfiguracji jest większe bezpieczeństwo użytkowania dzięki osobnemu przewodowi ochronnemu. System ten lepiej współpracuje z nowoczesnymi modułami automatyki i umożliwia precyzyjniejsze sterowanie. Dzięki temu roleta działa stabilniej i oferuje więcej możliwości programowania pozycji pośrednich.

W inteligentnych instalacjach domowych układ pięcioprzewodowy zapewnia lepszą diagnostykę i możliwość monitorowania stanu urządzenia. Upewnij się, że wybierasz odpowiednią konfigurację do swoich potrzeb przed zakupem wyposażenia.

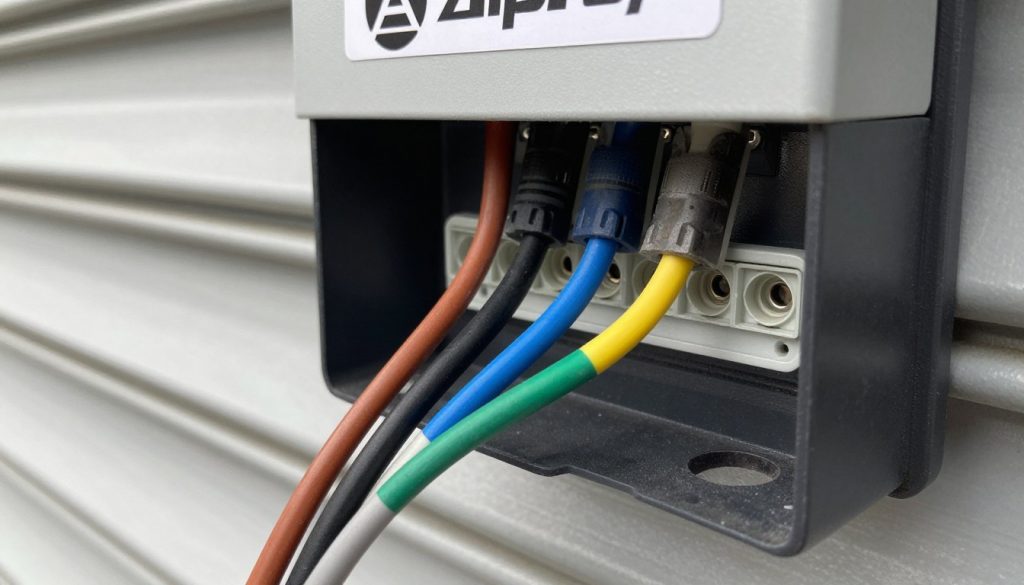

Rolety Aluprof – schemat podłączenia i identyfikacja przewodów

Prawidłowa identyfikacja przewodów to fundament bezpiecznej instalacji. Rolety aluprof podłączenie rozpoczynamy od dokładnego sprawdzenia, który przewód pełni jaką funkcję. Producenci stosują standardową kolorystykę, ale zawsze należy to zweryfikować miernikiem.

Przewód fazowy (L) – zasilanie systemu

Przewód fazowy, oznaczony kolorem brązowym lub czarnym, dostarcza napięcie 230V do układu sterowania. To kluczowy element, który musi być podłączony jako pierwszy. Przed rozpoczęciem pracy zawsze sprawdzaj testem napięcia, czy dany przewód jest rzeczywiście fazą.

W instalacji domowej przewód fazowy pochodzi z tablicy rozdzielczej i powinien być zabezpieczony wyłącznikiem nadprądowym o odpowiednim prądzie znamionowym. Dla większości rolet zewnętrznych wystarczy bezpiecznik 10A.

Przewód neutralny (N) – zamknięcie obwodu

Niebieski przewód neutralny zamyka obwód elektryczny i umożliwia przepływ prądu przez silnik. Bez prawidłowego podłączenia przewodu neutralnego roleta nie będzie działać. W układzie pięcioprzewodowym przewód ten łączy się bezpośrednio z zaciskiem neutralnym w silniku.

Brak połączenia lub słabe dokręcenie przewodu neutralnego to jedna z najczęstszych przyczyn problemów z działaniem rolet elektrycznych. Upewnij się, że wszystkie połączenia są solidne i odpowiednio zaizolowane.

Przewód ochronny (PE) – bezpieczeństwo użytkowników

Żółto-zielony przewód ochronny to zabezpieczenie przed porażeniem prądem w przypadku uszkodzenia izolacji. Musi być podłączony do obudowy metalowej silnika oraz do szyny ochronnej w rozdzielnicy. W przypadku awarii przewód ten odprowadza niebezpieczne napięcie do ziemi, powodując zadziałanie wyłącznika różnicowo-prądowego.

Nigdy nie pomijaj podłączenia przewodu ochronnego, nawet jeśli roleta wydaje się działać bez niego. To kluczowy element bezpieczeństwa całej instalacji elektrycznej.

Przewody sterujące – kontrola kierunku ruchu

Dwa przewody sterujące (najczęściej czarny i szary) kontrolują kierunek obrotu silnika. Jeden z nich powoduje podnoszenie rolety (UP), drugi opuszczanie (DOWN). Są one podłączone do odpowiednich zacisków w przełączniku roletowym.

Jeśli po zakończeniu instalacji kierunki ruchu są odwrócone, wystarczy zamienić te dwa przewody miejscami w przełączniku. Nie wymaga to ponownego demontażu całej instalacji.

Niezbędne narzędzia i materiały do podłączenia rolet Aluprof

Profesjonalne wykonanie instalacji wymaga odpowiedniego wyposażenia. Posiadanie właściwych narzędzi materiałów nie tylko ułatwia pracę, ale również zwiększa bezpieczeństwo i gwarantuje trwałość połączeń. Przygotuj komplet sprzętu przed rozpoczęciem montażu.

Podstawowe narzędzia elektryczne

Do podłączenia rolet niezbędny jest zestaw śrubokrętów (płaski i krzyżakowy) do montażu przełączników i dokręcania zacisków. Szczypce monterskie lub obcęgi pozwalają na precyzyjne formowanie końcówek przewodów.

Niezastąpiony jest ściągacz izolacji, który umożliwia czyste i równe zdjęcie izolacji bez uszkodzenia żył przewodu. Alternatywnie można użyć nożyka technicznego, ale wymaga to większej wprawy i ostrożności.

Przyrządy pomiarowe

Tester napięcia to absolutna podstawa – przed rozpoczęciem pracy musisz upewnić się, że przewody nie są pod napięciem. Nawet jeśli wyłączyłeś bezpiecznik, zawsze weryfikuj brak napięcia testem.

Multimetr (miernik uniwersalny) pozwala na precyzyjną identyfikację przewodów, pomiar napięcia i ciągłości obwodu. To narzędzie nieocenione przy diagnozowaniu problemów i weryfikacji poprawności połączeń.

Materiały instalacyjne

Do wykonania trwałych połączeń potrzebne są złączki elektryczne typu WAGO lub tradycyjne kostki zaciskowe. Złączki sprężynowe WAGO są szczególnie polecane, ponieważ zapewniają szybkie, bezpieczne i wielokrotnie rozłączalne połączenie.

Do zabezpieczenia połączeń stosujemy taśmę izolacyjną lub rurki termokurczliwe. Te ostatnie zapewniają lepszą ochronę przed wilgocią, co jest szczególnie ważne w roletach zewnętrznych narażonych na warunki atmosferyczne.

Puszka instalacyjna podtynkowa (jeśli montujemy włącznik w ścianie) musi mieć odpowiednią głębokość – standardowo 60mm. W przypadku montażu dodatkowych modułów automatyki może być potrzebna głębsza puszka.

• Śrubokręty izolowane (płaski i krzyżakowy)
• Ściągacz izolacji lub nożyk techniczny
• Szczypce monterskie
• Tester napięcia (bezwzględnie wymagany)
• Multimetr do pomiaru napięcia i ciągłości
• Złączki elektryczne WAGO lub kostki zaciskowe
• Taśma izolacyjna lub rurki termokurczliwe
• Puszka instalacyjna podtynkowa
• Przewody elektryczne o odpowiednim przekroju (min. 1,5 mm²)
• Opaski kablowe do uporządkowania wiązki przewodów

Jak podłączyć roletę z 5 przewodami – instrukcja krok po kroku

Proces podłączenia rolety wymaga metodycznego podejścia i ścisłego przestrzegania kolejności czynności. Każdy etap jest równie ważny, a pominięcie któregokolwiek może prowadzić do problemów z działaniem lub zagrożenia bezpieczeństwa. Postępuj zgodnie z poniższą instrukcją.

Etap 1: Przygotowanie i zabezpieczenie

Przed rozpoczęciem jakichkolwiek prac elektrycznych wyłącz zasilanie na tablicy rozdzielczej. Nie wystarczy wyłączyć tylko włącznik w pomieszczeniu – musisz odciąć zasilanie bezpiecznikiem lub wyłącznikiem nadprądowym.

Po wyłączeniu zasilania użyj testera napięcia, aby upewnić się, że przewody rzeczywiście nie są pod napięciem. Sprawdź to w kilku miejscach instalacji. Dopiero po potwierdzeniu braku napięcia możesz rozpocząć pracę.

Przygotuj przewody – usuń izolację z końcówek na długości około 10-12 mm. Żyły powinny być czyste, proste i pozbawione uszkodzeń. Jeśli przewody są wielodrutowe, warto zastosować tulejki izolacyjne na końcówkach.

Etap 2: Podłączenie przewodu ochronnego

Rozpocznij od podłączenia żółto-zielonego przewodu ochronnego PE. Połącz go z zaciskiem uziemiającym w silniku oraz z szyną ochronną w rozdzielnicy. To pierwszy i najważniejszy krok ze względów bezpieczeństwa.

Połączenie musi być solidne i trwałe. W systemie TN-S przewód ochronny jest osobny od neutralnego przez całą długość instalacji. Nigdy nie łącz przewodu PE z przewodem N – to poważny błąd mogący zagrażać życiu.

Etap 3: Podłączenie przewodów zasilających

Kolejnym krokiem jest podłączenie niebieskiego przewodu neutralnego N do odpowiedniego zacisku w silniku oraz do szyny neutralnej w rozdzielnicy. Następnie podłącz brązowy przewód fazowy L do zacisku fazowego w przełączniku roletowym.

Upewnij się, że wszystkie połączenia w przełączniku są wykonane zgodnie z instrukcją producenta. Zacisk L (wejście fazowe) musi być wyraźnie oddzielony od zacisków wyjściowych do przewodów sterujących.

Etap 4: Podłączenie przewodów sterujących

Czarny przewód (UP – podnoszenie) podłącz do zacisku wyjściowego oznaczonego strzałką w górę lub symbolem „↑”. Szary przewód (DOWN – opuszczanie) podłącz do zacisku oznaczonego strzałką w dół „↓”.

Drugie końce tych przewodów łączą się z odpowiednimi zaciskami sterującymi w silniku rolety. Sprawdź w dokumentacji technicznej silnika, które zaciski odpowiadają za poszczególne kierunki ruchu.

Etap 5: Weryfikacja połączeń

Po wykonaniu wszystkich połączeń dokładnie sprawdź każde z nich. Przewody muszą być solidnie dokręcone w zaciskach – zbyt luźne połączenie może prowadzić do iskrzenia i przegrzewania.

Sprawdź, czy żadne nieizolowane fragmenty przewodów nie wystają poza zaciski i nie mogą stworzyć przypadkowego zwarcia. Uporządkuj wiązkę przewodów opaskami kablowymi, pozostawiając niewielki luz zapobiegający naprężeniom mechanicznym.

Etap 6: Test działania i kalibracja

Zamknij obudowę przełącznika i włącz zasilanie na tablicy rozdzielczej. Przeprowadź test działania – naciśnij przycisk „góra” i sprawdź, czy roleta działa poprawnie. Następnie przetestuj kierunek „dół”.

Jeśli kierunki są odwrócone, wyłącz zasilanie i zamień miejscami przewody sterujące w przełączniku. Po ponownym włączeniu zasilania kierunki powinny być prawidłowe.

Nowoczesne rolety Aluprof wymagają kalibracji położeń krańcowych. Proces kalibracji różni się w zależności od modelu silnika – postępuj zgodnie z instrukcją producenta. Zwykle polega on na wielokrotnym powtórzeniu pełnego cyklu góra-dół z określonymi przerwami czasowymi.

1. Wyłącz zasilanie na tablicy rozdzielczej i sprawdź brak napięcia
2. Przygotuj przewody – usuń izolację na długości 10-12 mm
3. Podłącz przewód ochronny PE (żółto-zielony) do uziemienia
4. Podłącz przewód neutralny N (niebieski) do zacisku neutralnego
5. Podłącz przewód fazowy L (brązowy) do zacisku fazowego w przełączniku
6. Podłącz przewód UP (czarny) do zacisku kierunku „góra”
7. Podłącz przewód DOWN (szary) do zacisku kierunku „dół”
8. Sprawdź wszystkie połączenia i dokręć zaciski
9. Zabezpiecz przewody taśmą izolacyjną lub rurkami termokurczliwymi
10. Włącz zasilanie i przeprowadź test działania
11. Wykonaj kalibrację położeń krańcowych zgodnie z instrukcją

Najczęstsze błędy przy podłączaniu rolet elektrycznych

Nawet doświadczeni majsterkowicze mogą popełnić błędy podczas instalacji. Znajomość typowych pomyłek pozwala ich uniknąć i zaoszczędzić czas oraz pieniądze. Poniżej przedstawiamy najczęstsze błędy przy montażu rolet i sposoby ich rozwiązania.

Pomylenie przewodów sterujących

Najczęstszym błędem jest zamiana przewodów UP i DOWN, co powoduje odwrócenie kierunków ruchu. Roleta podnosi się po naciśnięciu przycisku „dół” i odwrotnie. Na szczęście to łatwe do naprawienia – wystarczy zamienić te dwa przewody miejscami w przełączniku.

Problem pojawia się, gdy kolory przewodów nie odpowiadają standardom lub ktoś wcześniej źle je oznaczył. Zawsze weryfikuj funkcję przewodów miernikiem zamiast polegać wyłącznie na kolorach.

Pominięcie przewodu ochronnego

Niektórzy instalatorzy pomijają podłączenie przewodu PE, argumentując, że roleta i tak działa poprawnie. To bardzo niebezpieczne! Przewód ochronny chroni przed porażeniem prądem w przypadku uszkodzenia izolacji i jest wymagany przepisami.

W razie awarii nieobecność przewodu PE może oznaczać, że metalowa obudowa silnika znajdzie się pod napięciem 230V bez żadnego zabezpieczenia. To śmiertelne zagrożenie dla użytkowników.

Zbyt słabe dokręcenie zacisków

Luźne połączenia to częsta przyczyna problemów. Słabo dokręcony zacisk powoduje zwiększenie oporu elektrycznego, co prowadzi do przegrzewania, iskrzenia, a w skrajnych przypadkach do pożaru.

Po dokręceniu wszystkich połączeń wykonaj lekki test – pociągnij delikatnie za każdy przewód. Nie powinien on wypadać ani poruszać się w zacisku. Jednocześnie nie dokręcaj na siłę – możesz uszkodzić gwint lub zmiażdżyć żyłę przewodu.

Użycie niewłaściwego przekroju przewodów

Zbyt cienkie przewody nie wytrzymują obciążenia prądowego silnika, co prowadzi do ich przegrzewania. Dla rolet zewnętrznych minimalne przekroje to: przewody zasilające 1,5 mm², przewody sterujące 1,0 mm² (choć zalecane 1,5 mm²).

W instalacjach z długimi trasami kablowymi (powyżej 20 metrów) należy zastosować przewody o większym przekroju, aby zrekompensować spadek napięcia.

Brak zabezpieczenia połączeń przed wilgocią

Rolety zewnętrzne są narażone na działanie wilgoci. Niezabezpieczone połączenia w puszcach mogą ulec korozji, co prowadzi do awarii. Wszystkie połączenia muszą być starannie zaizolowane, a puszki wyposażone w przepusty kablowe z uszczelkami.

W miejscach szczególnie narażonych warto zastosować puszki o podwyższonej klasie szczelności (minimum IP44) oraz silikonować przepusty kablowe.

Integracja rolet Aluprof z systemami inteligentnego domu

Nowoczesne rolety elektrycznych można łatwo zintegrować z systemami automatyki domowej. Dzięki temu zyskujesz możliwość sterowania głosem, harmonogramowania działania oraz tworzenia scenariuszy automatycznych.

Moduły dopuszkowe Wi-Fi i Zigbee

Do integracji najczęściej wykorzystuje się kompaktowe moduły montowane bezpośrednio w puszce pod przełącznikiem. Popularne rozwiązania to Shelly 2.5, Fibaro Roller Shutter czy moduły Zigbee firm Aqara i Tuya.

Moduł montuje się między przełącznikiem a silnikiem. Zachowuje on funkcjonalność tradycyjnego włącznika, jednocześnie dodając możliwość sterowania zdalnego. Instalacja jest stosunkowo prosta i nie wymaga modyfikacji podstawowego okablowania.

Wymagania instalacyjne dla smart home

Kluczowe znaczenie ma dostępność przewodu neutralnego N w puszce, w której montujemy moduł. Starsze instalacje czasem nie mają przewodu N w puszce włącznika – wtedy konieczne jest jego doprowadzenie.

Puszka musi mieć wystarczającą głębokość (zalecane minimum 60mm), ponieważ moduł smart zajmuje dodatkową przestrzeń. W ciasnych puszkach może być problem z zamknięciem pokrywy.

Konfiguracja i możliwości automatyzacji

Po zamontowaniu modułu należy go skonfigurować w dedykowanej aplikacji mobilnej. Proces obejmuje podłączenie do sieci Wi-Fi, nadanie nazwy urządzeniu i ewentualne dostrojenie parametrów pracy.

System pozwala na tworzenie harmonogramów (np. automatyczne otwieranie o 7:00), reakcji na warunki pogodowe (zamknięcie przy silnym wietrze), integrację z czujnikami nasłonecznienia oraz sterowanie głosowe przez asystentów Google Home czy Amazon Alexa.

Dzięki temu rolety stają się inteligentnym elementem systemu zarządzania energią w domu – automatycznie zasłaniają okna w upalne dni, redukując koszty klimatyzacji, lub otwierają się w słoneczne dni zimowe, wykorzystując pasywne ogrzewanie słoneczne.

Zasady bezpieczeństwa i konserwacja rolet elektrycznych

Długotrwałe i bezawaryjne użytkowanie rolet wymaga przestrzegania zasad bezpieczeństwa oraz regularnej konserwacji. Odpowiednia pielęgnacja przedłuża żywotność mechanizmów i zapobiega kosztownym naprawom.

Podstawowe zasady bezpieczeństwa elektrycznego

Nigdy nie przeprowadzaj jakichkolwiek prac przy instalacji bez wcześniejszego odłączenia zasilania. Praca pod napięciem jest dopuszczalna wyłącznie dla wykwalifikowanych elektryków posiadających odpowiednie uprawnienia i sprzęt ochronny.

Regularnie sprawdzaj stan przewodów i połączeń, szczególnie w miejscach narażonych na działanie warunków atmosferycznych. Uszkodzona izolacja wymaga natychmiastowej naprawy lub wymiany przewodu.

Wyłącznik różnicowo-prądowy (RCD) w obwodzie zasilającym rolety to obowiązkowe zabezpieczenie. W przypadku uszkodzenia izolacji RCD natychmiast odłączy zasilanie, chroniąc przed porażeniem prądem.

Harmonogram konserwacji

Co najmniej raz w roku przeprowadź wizualną inspekcję całego systemu. Sprawdź stan pancerza, prowadnic, obudowy silnika i połączeń elektrycznych. Zwróć uwagę na nietypowe dźwięki podczas działania – mogą sygnalizować problemy z łożyskami lub przekładnią.

Co 2-3 lata warto zlecić profesjonalny przegląd techniczny, szczególnie w przypadku rolet dużych gabarytów lub intensywnie użytkowanych. Specjalista sprawdzi kalibrację, stan mechaniczny oraz parametry elektryczne silnika.

Typowe problemy i ich rozwiązywanie

Jeśli roleta nie reaguje na komendy, w pierwszej kolejności sprawdź stan bezpieczników i połączeń. Użyj multimetru do weryfikacji obecności napięcia na zaciskach wejściowych silnika.

Problem z zatrzymywaniem w pozycjach pośrednich często wynika z niewłaściwej kalibracji. Wykonaj procedurę kalibracji zgodnie z instrukcją producenta – zwykle wymaga ona kilkukrotnego pełnego cyklu góra-dół.

Nietypowe hałasy mogą wskazywać na zużycie mechaniczne elementów ruchomych. W takiej sytuacji zalecana jest konsultacja z serwisem – kontynuowanie użytkowania może prowadzić do poważniejszych uszkodzeń.

Normy i przepisy dotyczące instalacji elektrycznych rolet

Instalacja elektryczna rolet musi spełniać wymagania przepisów prawa budowlanego oraz norm bezpieczeństwa. Znajomość tych regulacji jest niezbędna zarówno dla instalatorów profesjonalnych, jak i majsterkowiczów wykonujących prace we własnym zakresie.

Podstawowe normy i przepisy

Kluczowym dokumentem jest norma PN-IEC 60364 „Instalacje elektryczne w obiektach budowlanych”, która określa wymagania dotyczące projektowania, wykonywania i eksploatacji instalacji elektrycznych.

Dla rolet zewnętrznych istotne są również normy dotyczące odporności na warunki atmosferyczne – klasa szczelności IP (Ingress Protection). Minimalna zalecana klasa dla elementów elektrycznych rolet zewnętrznych to IP44, co oznacza ochronę przed przedostaniem się ciał stałych o średnicy powyżej 1mm oraz ochronę przed bryzgami wody z dowolnego kierunku.

Wymagania dotyczące przekrojów przewodów

Zgodnie z obowiązującymi normami, minimalne przekroje przewodów zasilających dla obwodów oświetleniowych i gniazd wtykowych w budynkach mieszkalnych wynoszą 1,5 mm² dla miedzi. W praktyce dla rolet elektrycznych stosuje się przewody o przekroju 1,5-2,5 mm² w zależności od mocy silnika i długości trasy kablowej.

Przewody muszą być dobrane nie tylko pod kątem obciążalności prądowej, ale również ze względu na dopuszczalny spadek napięcia na linii. Dla tras powyżej 20 metrów zaleca się zwiększenie przekroju o jeden stopień.

Obowiązek zgłoszenia instalacji

Instalacje elektryczne o mocy przyłączeniowej przekraczającej określone wartości wymagają zgłoszenia lub uzyskania pozwolenia. W przypadku pojedynczych rolet w budynku mieszkalnym zwykle nie jest to konieczne, ale rozbudowane systemy automatyki mogą wymagać formalności.

Każda instalacja elektryczna powinna być wykonana zgodnie z projektem przygotowanym przez osobę posiadającą odpowiednie uprawnienia. Po zakończeniu prac konieczne jest sporządzenie protokołu odbioru instalacji przez uprawnionego elektryka.

Najczęściej zadawane pytania o podłączenie rolet Aluprof

Podsumowanie

Prawidłowe podłączenie rolety 5 przewodów aluprof wymaga metodycznego podejścia, odpowiednich narzędzi materiałów oraz ścisłego przestrzegania zasad bezpieczeństwa. Kluczowe znaczenie ma właściwa identyfikacja przewodów – fazowego, neutralnego, ochronnego oraz dwóch przewodów sterujących.

Różnice między układem 4 a 5 przewodów dotyczą głównie sposobu prowadzenia przewodu ochronnego, przy czym układ pięcioprzewodowy oferuje wyższy poziom bezpieczeństwa i lepszą kompatybilność z systemami automatyki domowej.

Przed rozpoczęciem pracy zawsze wyłączaj zasilanie i weryfikuj brak napięcia testem. Nigdy nie pomijaj podłączenia przewodu ochronnego PE – to najważniejsze zabezpieczenie przed porażeniem prądem. Po zakończeniu instalacji przeprowadź dokładny test działania i kalibrację położeń krańcowych zgodnie z instrukcją producenta.

Jeśli nie masz pewności swoich umiejętności lub napotkasz problemy przekraczające podstawową wiedzę elektryczną, skonsultuj się z wykwalifikowanym elektrykiem. Bezpieczeństwo zawsze jest priorytetem.
