Telewizja Naziemna i Satelitarna: Częstotliwości, Oscam, LNB

Czas czytania 7 MinutyKompletny przewodnik po częstotliwościach TV naziemnej i satelitarnej. Dowiedz się jak naprawić LNB, skonfigurować Oscam i rozpoznać uszkodzony dekoder.

Czas czytania 7 Minuty

Ostatnio zaktualizowano: 2026-08-24

Odbiór telewizji cyfrowej w Polsce opiera się na dwóch głównych technologiach: telewizji naziemnej DVB-T/T2 oraz telewizji satelitarnej DVB-S/S2. Każda z nich wymaga wiedzy na temat częstotliwości, odpowiedniego sprzętu i konfiguracji. W tym artykule znajdziesz kompleksowe informacje o częstotliwościach kanałów TV, konwerterach LNB, systemach szyfrowania Oscam oraz praktyczne porady dotyczące diagnozowania i naprawy najczęstszych usterek.

Częstotliwości kanałów TV naziemnej – Kompletny przewodnik po pasmach kHz

Telewizja naziemna w Polsce wykorzystuje ściśle określone zakresy częstotliwości zgodnie ze standardem DVB-T2. Znajomość tych parametrów jest kluczowa dla prawidłowego ustawienia anteny oraz diagnostyki problemów z odbiorem sygnału. System częstotliwości dzieli się na kilka głównych pasm, z których każde przeznaczone jest do transmisji określonych multipleksów cyfrowych.

Częstotliwości kanałów telewizji naziemnej schemat pasm

Podstawowe zakresy częstotliwości telewizji naziemnej

W Polsce telewizja naziemna nadawana jest w paśmie UHF (Ultra High Frequency), które obejmuje kanały od 21 do 60. Standard CCIR D/K, stosowany w naszym kraju, definiuje szczegółowe parametry dla każdego kanału. Pasmo III obejmuje częstotliwości od 174 do 230 MHz i jest przeznaczone głównie dla radia cyfrowego DAB oraz lokalnych multipleksów DVB-T.

Najważniejsze pasmo dla odbioru telewizji to zakres IV i V (470-790 MHz). Kanały podzielone są na bloki o szerokości 8 MHz każdy. Przykładowo, kanał 21 rozpoczyna się od 470 MHz, kanał 22 od 478 MHz itd. Po przeprowadzeniu reorganizacji częstotliwości związanej z tzw. dywidendą cyfrową, górne kanały (powyżej 60) zostały zwolnione dla potrzeb telefonii komórkowej 5G.

Pasmo III (VHF)

Częstotliwości od 174 do 230 MHz, wykorzystywane dla lokalnych multipleksów i radia DAB+.

  • Kanały E5-E12
  • Szerokość kanału: 7 MHz
  • Głównie radio cyfrowe DAB
  • Niektóre lokalne multipleksy TV

Pasmo IV i V (UHF)

Częstotliwości od 470 do 790 MHz, główne pasmo dla telewizji naziemnej DVB-T2.

  • Kanały C21-C60
  • Szerokość kanału: 8 MHz
  • Wszystkie główne multipleksy
  • Optymalne dla odbioru telewizji HD
KanałCzęstotliwość środkowa (MHz)Zakres (MHz)Multipleks
C21474470-478MUX-1
C22482478-486MUX-2
C25506502-510MUX-3
C27522518-526MUX-4
C32562558-566Lokalne

Prawidłowe ustawienie anteny wymaga identyfikacji, z którego nadajnika dociera sygnał oraz na jakich częstotliwościach nadawane są poszczególne multipleksy. W przypadku problemów z odbiorem warto sprawdzić mapę zasięgu nadajników dostępną na stronie Emitel lub skorzystać z miernika sygnału do precyzyjnej orientacji anteny.

Zwarcie na wejściu LNB – Jak rozpoznać i naprawić problem

Konwerter LNB (Low Noise Block) to kluczowy element instalacji satelitarnej, odpowiedzialny za odbiór sygnału z satelity i jego konwersję do niższych częstotliwości. Zwarcie na wejściu LNB jest jedną z najczęstszych usterek, która całkowicie uniemożliwia odbiór telewizji satelitarnej. Problem ten wymaga szybkiej diagnozy i naprawy, aby przywrócić prawidłowe funkcjonowanie systemu.

Uszkodzony konwerter LNB zwarcie diagnostyka

Objawy zwarcia LNB

Najczęstszym sygnałem ostrzegawczym jest komunikat na dekoderze typu „Brak sygnału” lub „Zwarcie LNB”. Tuner satelitarny wykrywa nieprawidłowy przepływ prądu i automatycznie wyłącza zasilanie konwertera w celu ochrony elektroniki. Inne objawy to całkowity brak odbioru ze wszystkich satelitów (w przypadku instalacji z przełącznikiem DiSEqC) lub nagrzewanie się kabla koncentrycznego w pobliżu dekodera.

Ważne: Nie wolno ignorować komunikatu o zwarciu LNB. Ciągłe próby wymuszenia zasilania mogą doprowadzić do uszkodzenia tunera w dekoderze, co wiąże się z kosztowną naprawą lub wymianą urządzenia.

Przyczyny zwarcia LNB

  • Zalanie konwertera wodą deszczową lub roztopami
  • Uszkodzenie izolacji kabla koncentrycznego
  • Nieprawidłowe podłączenie złącz F (styk ekranu z żyłą centralną)
  • Przepięcie po burzy lub wyładowanie atmosferyczne
  • Uszkodzenie mechaniczne LNB lub przewodu
  • Degradacja elementów elektronicznych LNB (starzenie się)

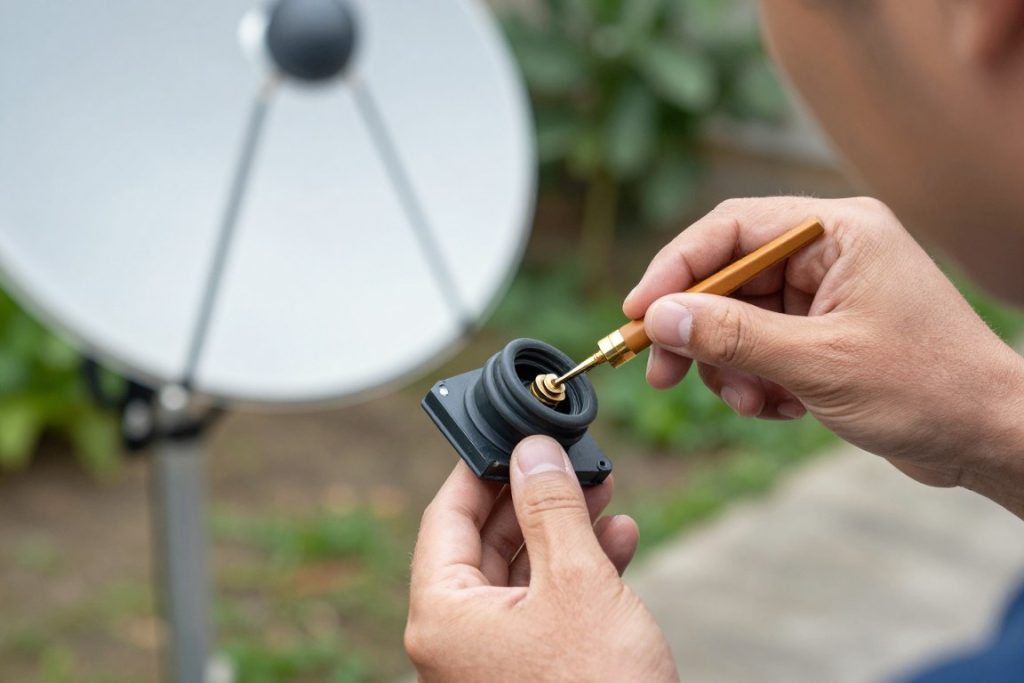

Naprawa konwertera LNB wymiana uszczelki

Diagnostyka krok po kroku

  1. Wyłącz dekoder i odłącz kabel koncentryczny od wejścia tunera SAT
  2. Za pomocą multimetru ustaw pomiar rezystancji (Ω)
  3. Zmierz rezystancję między żyłą centralną a ekranem kabla – prawidłowy LNB powinien pokazać rezystancję kilku do kilkunastu kΩ
  4. Jeśli multimetr pokazuje 0 Ω lub bardzo niską wartość – mamy zwarcie
  5. Sprawdź złącze F przy dekoderze – czy nie ma przypadkowego kontaktu żyły z ekranem
  6. Jeśli złącze jest prawidłowe, przejdź do kontroli konwertera na antenie

Procedura naprawy

W przypadku stwierdzenia zwarcia w konwerterze LNB, najczęstszym rozwiązaniem jest wymiana całego konwertera na nowy. Koszt standardowego konwertera Single wynosi 10-20 zł, Quad 30-50 zł. Przed wymianą warto sprawdzić szczelność osłony konwertera – często przyczyną zwarcia jest zalanie wodą przez nieszczelną gumową uszczelkę.

Tymczasowa naprawa (gdy nie ma zamiennika)

  • Wykręć 4 śruby z osłony LNB
  • Usuń wodę i wilgoć z wnętrza
  • Wyczyść płytkę PCB spirytusem
  • Osusz płytkę (można użyć suszarki)
  • Zabezpiecz uszczelkę silikonem
  • Złóż konwerter i przetestuj

Trwała naprawa (zalecana)

  • Zakup nowego konwertera LNB o identycznych parametrach
  • Sprawdź typ: Single/Twin/Quad/Quattro
  • Wymontuj stary konwerter z uchwytu
  • Zainstaluj nowy zachowując polaryzację
  • Zabezpiecz złącza F taśmą vulkanizującą
  • Wykonaj ponowne ustawienie satelity

Jeśli po wymianie konwertera problem nadal występuje, należy sprawdzić kabel koncentryczny na całej długości. Uszkodzenie izolacji, szczególnie w miejscach przejścia przez ścianę lub ostrych zagięć, może powodować okresowe zwarcia, zwłaszcza podczas opadów deszczu.

Oscam Server – System odszyfrowywania kanałów satelitarnych

Oscam (Open Source Conditional Access Module) to zaawansowany softwarowy system szyfrowania wykorzystywany w telewizji satelitarnej. Umożliwia współdzielenie dostępu do zaszyfrowanych kanałów TV pomiędzy różnymi odbiornikami w sieci domowej lub szerszej. System ten działa jako emulator modułu CAM, pozwalając na dekodowanie sygnału bez fizycznej karty dostępu w każdym dekoderze.

Konfiguracja serwera Oscam interfejs webowy

Jak działa serwer Oscam

Oscam funkcjonuje w architekturze klient-serwer. Serwer to urządzenie (np. dekoder Linux, Raspberry Pi, router z OpenWrt), które posiada fizyczny czytnik kart i oryginalną kartę abonencką operatora satelitarnego. Serwer odczytuje klucze dekodujące z karty i udostępnia je klientom poprzez sieć lokalną lub internet. Klienty to inne dekodery, które łączą się z serwerem i otrzymują od niego dane umożliwiające odszyfrowanie kanałów.

Podstawowa konfiguracja serwera Oscam

Konfiguracja Oscam wymaga edycji kilku głównych plików konfiguracyjnych zapisanych w formacie tekstowym. Główny plik oscam.conf zawiera ogólne ustawienia serwera, w tym porty komunikacyjne, protokoły i parametry bezpieczeństwa. Plik oscam.server definiuje czytniki kart i ich parametry techniczne. Z kolei oscam.user zawiera dane użytkowników (klientów), którzy mogą łączyć się z serwerem.

Wsparcie dla protokołów: Oscam obsługuje wiele protokołów komunikacji między serwerem a klientami, w tym natywny Oscam protocol, Newcamd, CCcam oraz Camd35. Dzięki temu można łączyć dekodery różnych producentów i z różnymi systemami operacyjnymi.

Plik konfiguracyjnyPrzeznaczenieKluczowe parametry
oscam.confGłówne ustawienia serweraport WebIF, logfile, cachedelay
oscam.serverKonfiguracja czytników kartprotocol, device, caid, ident
oscam.userZarządzanie użytkownikamiuser, pwd, group, caid
oscam.servicesDefinicje serwisów (kanałów)caid, provid, srvid

Instalacja Oscam na popularnych platformach

Oscam można zainstalować na wielu urządzeniach. Najpopularniejszym rozwiązaniem są dekodery satelitarne z systemem Linux Enigma2 (np. VU+, Gigablue, Octagon). W takim przypadku instalacja odbywa się przez panel WebIF dekodera lub transfer plików przez FTP. Alternatywnie można wykorzystać minikomputery Raspberry Pi, na których Oscam działa stabilnie pod kontrolą systemu Raspbian/Debian.

Dekoder satelitarny z Oscam Enigma2 Linux

Kluczowe parametry konfiguracji

  • CAID (Conditional Access ID): Identyfikator systemu warunkowego dostępu (np. 0x0B00 dla Conax, 0x0D95 dla Nagravision)
  • Provider ID: Identyfikator operatora satelitarnego (np. 0x000000 dla nc+)
  • Service ID: Identyfikator konkretnego kanału telewizyjnego
  • ECM time: Czas dekodowania żądania – im krótszy, tym szybsze przełączanie kanałów
  • Protokół komunikacji: Wybór między Oscam protocol, Newcamd lub CCcam

Podczas konfiguracji serwera Oscam warto zwrócić uwagę na parametr cachedelay, który określa czas przechowywania kluczy dekodujących w pamięci cache. Odpowiednie dostrojenie tego parametru znacząco przyspiesza przełączanie między kanałami. Typowa wartość to 120-300 ms dla szybkich serwerów.

CCcam czy Oscam – Który system wybrać do deszyfrowania

CCcam i Oscam to dwa najpopularniejsze systemy softwarowego deszyfrowania kanałów satelitarnych. Oba umożliwiają współdzielenie dostępu do zaszyfrowanych treści, ale różnią się architekturą, funkcjonalnością i zastosowaniem. Wybór odpowiedniego systemu zależy od specyficznych potrzeb użytkownika oraz konfiguracji sprzętowej instalacji satelitarnej.

Porównanie systemów CCcam i Oscam interfejs

CCcam – Charakterystyka i zastosowanie

CCcam (Cardsharing Control Word) to starszy, ale wciąż popularny system szyfrowania. Jego główną zaletą jest prostota konfiguracji i szeroka kompatybilność z dekoderami różnych producentów. System wykorzystuje własny protokół komunikacji CCcam protocol, który charakteryzuje się stosunkowo niskim zużyciem pasma sieciowego. CCcam świetnie sprawdza się w prostych instalacjach domowych z jednym serwerem i kilkoma klientami.

Oscam – Zaawansowane możliwości

Oscam to nowszy, bardziej zaawansowany system typu open source. Oferuje znacznie większą elastyczność konfiguracji i wsparcie dla wielu protokołów jednocześnie (natywny Oscam, Newcamd, CCcam, Camd35). Dzięki temu jeden serwer Oscam może obsługiwać klientów pracujących na różnych protokołach. Oscam charakteryzuje się również lepszym zarządzaniem zasobami i szybszym ECM time, co przekłada się na płynniejsze przełączanie kanałów.

Główne różnice techniczne

Podstawowa różnica leży w architekturze i sposobie działania. CCcam działa wyłącznie na własnym protokole, co ogranicza możliwość integracji z innymi systemami. Oscam natomiast to prawdziwy „multi-protocol server”, który może jednocześnie komunikować się z klientami CCcam, Newcamd i własnymi.

ParametrCCcamOscam
ProtokołyTylko CCcamMulti-protokół
KonfiguracjaProstaZaawansowana
ECM Time300-500 ms150-300 ms
LicencjaClosed sourceOpen source

Który system wybrać?

Dla początkujących użytkowników, którzy potrzebują prostego rozwiązania do współdzielenia jednej karty abonamenckiej pomiędzy 2-3 dekoderami w domu, CCcam będzie lepszym wyborem. Konfiguracja sprowadza się do wpisania linii CCcam (C-line) w dekoderze klienta, co zajmuje dosłownie minutę.

Z kolei zaawansowani użytkownicy, instalatorzy systemów SAT oraz osoby budujące większe sieci cardsharing powinny postawić na Oscam. Jego elastyczność, wsparcie dla wielu protokołów i możliwość precyzyjnego dostrojenia parametrów pozwalają na zbudowanie wydajnego i stabilnego systemu obsługującego dziesiątki klientów jednocześnie.

Rekomendacja hybrydowa: Coraz popularniejszym rozwiązaniem jest wykorzystanie Oscam jako serwera głównego, który dzięki wsparciu protokołu CCcam może obsługiwać zarówno klientów Oscam jak i starsze dekodery pracujące wyłącznie na CCcam. Takie podejście łączy prostotę CCcam po stronie klienta z mocą i elastycznością Oscam po stronie serwera.

Aspekty prawne i legalność

Warto podkreślić, że zarówno CCcam jak i Oscam jako oprogramowanie są legalne i dostępne do legalnego wykorzystania. Nielegalnym działaniem jest natomiast komercyjne udostępnianie dostępu do płatnych kanałów telewizyjnych osobom trzecim bez zgody operatora. Legalnym zastosowaniem tych systemów jest współdzielenie własnej karty abonamenckiej pomiędzy własnymi dekoderami w ramach jednego gospodarstwa domowego.

Uszkodzony dekoder satelitarny – Najczęstsze objawy i diagnostyka

Dekoder satelitarny to złożone urządzenie elektroniczne podatne na różnego rodzaju usterki. Szybka identyfikacja objawów uszkodzenia pozwala na wczesną interwencję i często uniknięcie kosztownej wymiany sprzętu. Poniżej przedstawiamy najczęstsze symptomy wskazujące na problem z dekoderem oraz procedury diagnostyczne pozwalające określić zakres uszkodzenia.

Diagnostyka uszkodzonego dekodera satelitarnego symptomy

Dekoder nie włącza się – całkowity brak zasilania

Najpoważniejszym objawem jest całkowity brak reakcji dekodera po naciśnięciu przycisku power. Nie świeci się żadna dioda LED, nie ma dźwięku uruchamiania systemu, wyświetlacz pozostaje czarny. Przyczyny mogą być różne: uszkodzony zasilacz impulsowy wewnętrzny, przepalony bezpiecznik, uszkodzony układ zasilania na płycie głównej lub po prostu uszkodzony przycisk power.

Diagnostyka rozpoczyna się od sprawdzenia zasilacza zewnętrznego (jeśli dekoder go posiada). Multimetrem mierzymy napięcie na wtyczce – powinno wynosić wartość podaną na obudowie zasilacza (zwykle 12V). Jeśli zasilacz jest sprawny, problem leży w dekoderze i wymaga serwisu elektronicznego.

Znikający obraz i dźwięk

Innym częstym problemem jest sytuacja, gdy dekoder uruchamia się, ale podczas oglądania niektóre kanały „zamierają”, obraz się pixeluje lub całkowicie znika. Ten objaw wskazuje najczęściej na uszkodzony tuner satelitarny lub problem z procesorem dekodowania sygnału. Może być również spowodowany przegrzewaniem się układów.

Przegrzewanie: Dekodery satelitarne, szczególnie modele z dyskiem twardym i funkcją nagrywania, generują znaczne ilości ciepła. Niedrożne otwory wentylacyjne lub uszkodzony wentylator mogą prowadzić do przegrzania i automatycznego wyłączania się urządzenia lub zamrażania obrazu.

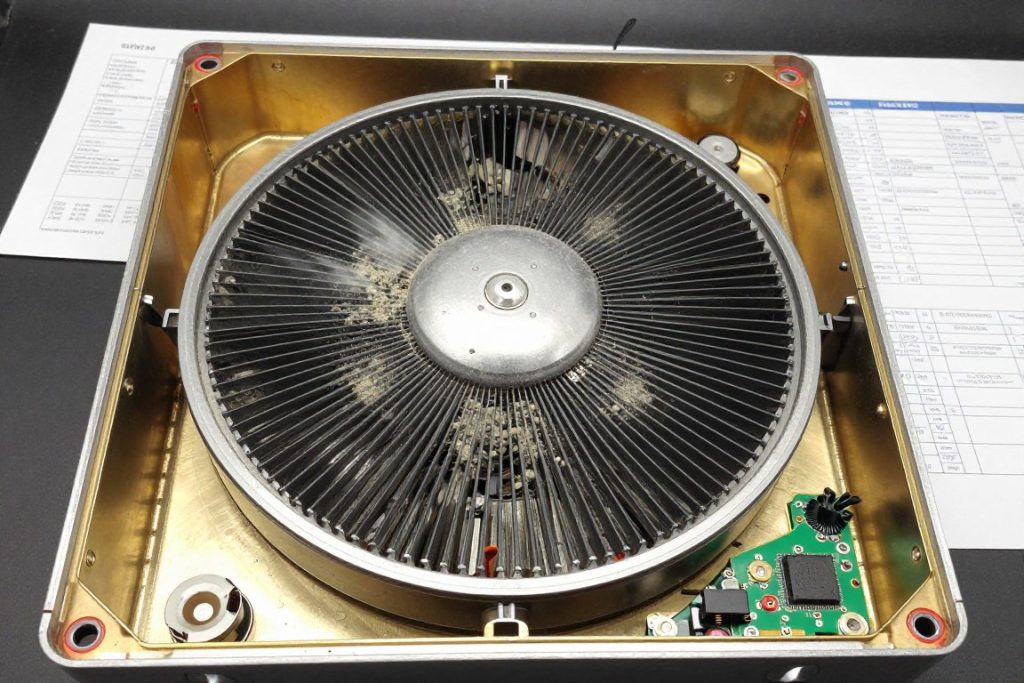

Przegrzany dekoder satelitarny otwarta obudowa

Problemy z interfejsem i oprogramowaniem

  • Zawieszanie się menu – dekoder reaguje z opóźnieniem lub wcale na polecenia pilota
  • Spontaniczne restarty systemu – szczególnie po aktualizacji firmware
  • Błędy odczytu karty CI/CI+ – moduł nie jest rozpoznawany lub wyświetla błędy
  • Problemy z nagrywaniem na USB lub dysk – pliki są uszkodzone lub nagrywanie przerywa się
  • Brak dostępu do funkcji sieciowych (IPTV, YouTube, aktualizacje)

Uszkodzony tuner satelitarny

Tuner to jeden z najczęściej uszkadzających się elementów dekodera, szczególnie narażony na przepięcia pochodzące z instalacji antenowej podczas burz. Objawy uszkodzonego tunera to: całkowity brak sygnału ze wszystkich satelitów, niemożność wykrycia żadnego transpondera podczas skanowania, komunikat „zwarcie LNB” mimo sprawnego konwertera, lub bardzo słaby poziom sygnału (poniżej 20%) mimo prawidłowego ustawienia anteny.

Objawy uszkodzenia tunera

  • Brak jakiegokolwiek sygnału
  • Komunikat „Zwarcie LNB” mimo sprawnego LNB
  • Bardzo słaby sygnał (poniżej 20%)
  • Niemożność wykrycia transponderów
  • Dekoder nie wykrywa żadnego satelity

Procedura weryfikacji tunera

  • Podłącz sprawdzony dekoder do tej samej instalacji
  • Jeśli drugi dekoder działa – tuner uszkodzony
  • Sprawdź kabel koncentryczny multimetrem
  • Wykluczj zwarcie w instalacji
  • Wymiana tunera lub całego dekodera

Uszkodzony port HDMI

Port HDMI to kolejny wrażliwy element. Objawy jego uszkodzenia to: brak obrazu przy działającym dźwięku (przez SCART lub optyczne), migający obraz, przerywane połączenie wymagające odłączania i ponownego podłączania kabla, lub pojawienie się komunikatu „No Signal” na telewizorze mimo włączonego dekodera. Często pomocna jest próba innego kabla HDMI oraz innego gniazda HDMI w telewizorze.

Jeśli wymiana kabla nie pomaga, a z innymi urządzeniami (np. odtwarzaczem Blu-ray) telewizor współpracuje prawidłowo, problem leży w porcie HDMI dekodera. Teoretycznie port można wymienić w serwisie, ale koszt naprawy często jest zbliżony do ceny nowego dekodera z segmentu budżetowego.

Uszkodzony talerz satelitarny – Identyfikacja i naprawa czaszy

Antena satelitarna, potocznie zwana „talerzem”, to precyzyjne urządzenie optyczne podatne na różnego rodzaju uszkodzenia mechaniczne. Nawet niewielka deformacja czaszy lub zmiana jej położenia może skutkować znacznym pogorszeniem jakości odbioru lub całkowitą utratą sygnału. Znajomość objawów i przyczyn uszkodzeń pozwala na szybką diagnozę i przywrócenie prawidłowego funkcjonowania instalacji satelitarnej.

Uszkodzony talerz satelitarny deformacja czaszy

Mechaniczne uszkodzenia czaszy

Najczęstszą przyczyną uszkodzenia czaszy są silne wiatry, szczególnie w przypadku anten o dużych średnicach (90 cm i więcej) zamontowanych na nieodpowiednich wspornikach. Wiatr halny czy gwałtowne porywy mogą spowodować wygięcie czaszy, obluzowanie się śrub montażowych lub całkowite wyrwanie anteny z uchwytu. Inne przyczyny mechaniczne to uderzenia grad, spadające gałęzie czy niewłaściwa konserwacja (np. odśnieżanie łopatą).

Objawy uszkodzonej czaszy

Deformacja czaszy objawia się przede wszystkim pogorszeniem jakości sygnału (spadek parametru „Jakość” w menu dekodera) przy zachowaniu dobrej siły sygnału (parametr „Siła” pozostaje na wysokim poziomie). To charakterystyczne zjawisko wynika z faktu, że uszkodzona czasza wciąż odbiera fale satelitarne, ale nie ogniskuje ich prawidłowo w punkcie, gdzie znajduje się konwerter LNB.

Różnica między Siłą a Jakością sygnału: „Siła” pokazuje moc odbieranego sygnału elektromagnetycznego, natomiast „Jakość” określa stosunek sygnału użytecznego do szumów (SNR). Uszkodzona czasza powoduje odbijanie fal w przypadkowych kierunkach, co zwiększa poziom szumów i obniża jakość przy zachowanej sile sygnału.

Pomiar sygnału satelitarnego miernik diagnostic

Sprawdzanie stanu czaszy

  1. Oględziny wizualne – sprawdź czy czasza nie ma widocznych wgnieceń, wygięć lub pęknięć
  2. Test „liniałem” – przyłóż prostą listwę do powierzchni czaszy w kilku miejscach – nie powinna być luk większych niż 2-3 mm
  3. Sprawdzenie stabilności mocowania – czasza nie może się chwiać ani obracać po dociśnięciu ręką
  4. Kontrola pozycji – upewnij się, że wiatr nie zmienił kąta nachylenia lub azymutu anteny
  5. Stan powłoki – sprawdź czy lakier ochronny nie odchodzi (korozja może osłabiać konstrukcję)

Naprawa vs. wymiana

Niewielkie deformacje czaszy czasem można wyprostować, ale wymaga to dużej ostrożności, aby nie pogorszyć sytuacji. Metalowa czasza (aluminium) jest plastyczna i można ją delikatnie wygiąć z powrotem, natomiast czasze z blachy stalowej po wyginięciu tracą właściwości. W praktyce koszt nowej czaszy (25-50 zł za standardowy 80cm talerz) jest na tyle niski, że próby naprawy mają sens tylko przy dużych, drogich antenach.

Kiedy warto naprawiać

  • Duże anteny offsetowe (90-120 cm) – koszt nowej to 150-300 zł
  • Anteny prime focus (czasze sferyczne) – rzadkie i drogie
  • Niewielka deformacja w obrzeżu czaszy (poza strefą roboczą)
  • Wartość historyczna/sentymentalna anteny

Kiedy koniecznie wymienić

  • Standardowe anteny 60-80 cm – wymiana tańsza niż naprawa
  • Pęknięcia lub dziury w czaszy
  • Zaawansowana korozja osłabiająca konstrukcję
  • Deformacja w centrum czaszy (strefa ogniskowania)

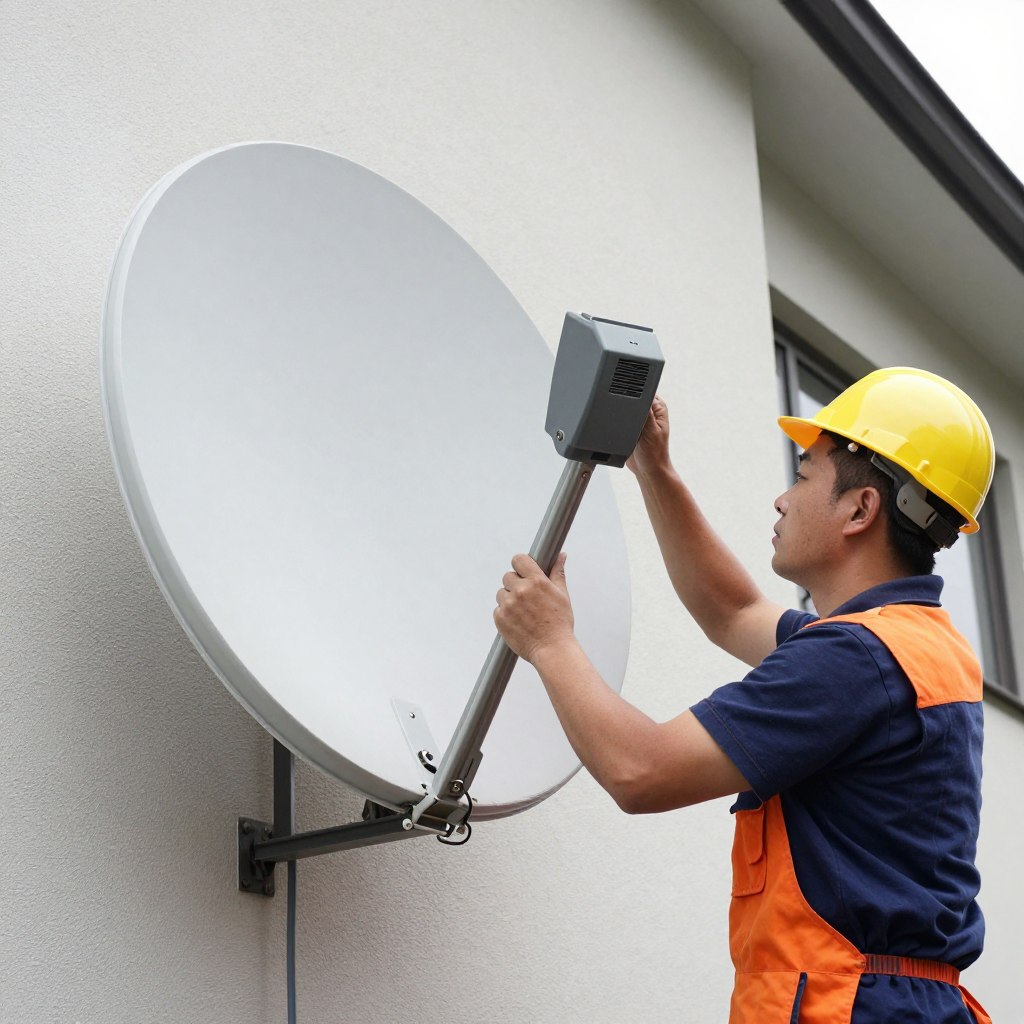

Wymiana uszkodzonego talerza satelitarnego montaż

Zabezpieczenie przed uszkodzeniami

Najlepszą metodą uniknięcia uszkodzeń jest prawidłowy montaż anteny. Kluczowe znaczenie ma dobór wspornika odpowiedniego do średnicy czaszy – dla anten 80-90 cm minimum to wspornik 50 cm z rurą fi 50 mm. Antena powinna być mocowana w minimum 4 punktach solidnymi kołkami rozporowymi. W rejonach o silnych wiatrach warto zastosować dodatkowe linki stalowe stabilizujące czasze.

Regularna kontrola stanu mocowania (co 6-12 miesięcy) pozwala wykryć problemy zanim doprowadzą do poważniejszych uszkodzeń. Szczególną uwagę należy zwrócić na stan śrub montażowych – powinny być dokręcone, ale nie na siłę (można uszkodzić gwinty). Zastosowanie podkładek zabezpieczających przed samoodkręcaniem (podkładki sprężyste lub nakrętki samozabezpieczające) znacznie zwiększa bezpieczeństwo instalacji.
